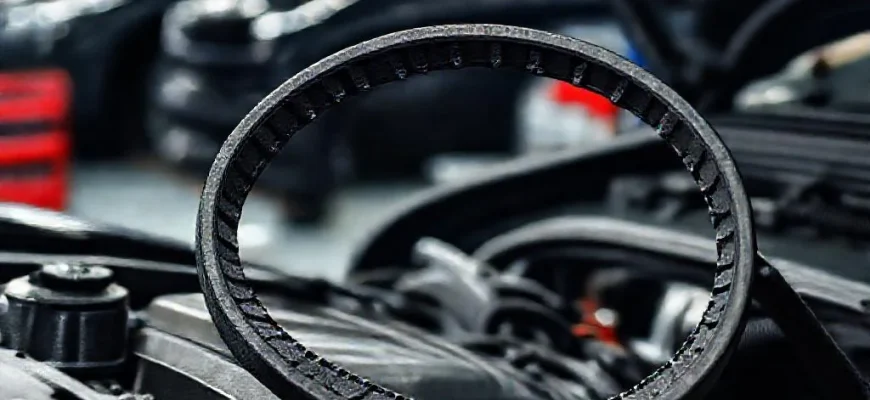

Ремень газораспределительного механизма (ГРМ): Устройство, принцип работы и инженерные нюансы

Назначение и место в конструкции двигателя

Ремень газораспределительного механизма (ГРМ) является критическим элементом синхронизации, обеспечивающим строго определённые фазы газообмена в цилиндре поршневого ДВС. Его основная функция — передача крутящего момента от коленчатого вала к распределительному валу (или валам). Точность этой синхронизации влияет на положение поршня в верхней мёртвой точке (ВМТ) и момент открытия или закрытия впускных и выпускных клапанов.

В отличие от цепного привода, ремень представляет собой гибкий элемент с зубчатой внутренней поверхностью. Это позволяет исключить проскальзывание и сохранять постоянство взаимного расположения валов. Механизм состоит из ведущей шестерни (звездочки), ведомой шестерни, натяжного ролика, опорных (направляющих) роликов и самого ремня.

Устройство ремня ГРМ: Материалы и конструкция

Ремень ГРМ не является обычным резиновым изделием. Корпус ремня изготавливается из высокопрочного синтетического каучука, чаще всего из неопрена (полихлоропрена) или более современного HNBR (гидрогенизированного нитрил-бутадиенового каучука). HNBR обладает повышенной устойчивостью к высоким температурам (до 150°C) и агрессивному воздействию масел, что критично для моторов с гидронатяжителями.

Под резиновой оболочкой находится корд — силовой каркас, набранный из стекловолоконных нитей или арамидных волокон (кевлар). Эти нити воспринимают основную нагрузку на растяжение и предотвращают удлинение ремня в процессе эксплуатации. Зубья ремня имеют трапециевидную или полукруглую форму (профиль HTD или STD), что обеспечивает плавное зацепление и снижает шумность работы.

Принцип работы и кинематическая схема

Коленчатый вал двигателя вращается с частотой, определяемой режимом работы мотора. На его носке закреплена ведущая шестерня (зубчатый шкив). Вращение передается на шкив распределительного вала, который вращается ровно в два раза медленнее коленчатого вала для четырехтактного двигателя. Это соотношение 2:1 является фундаментальным.

Ремень охватывает оба шкива. Натяжной ролик создает необходимое усилие натяжения, исключая вибрацию ремня на малых оборотах и его провисание. Опорные ролики дополнительно фиксируют ремень в заданных точках, предотвращая биение на больших оборотах. Ремень вращается с линейной скоростью, которая для бензиновых двигателей может достигать 15-25 м/с, а для дизельных — до 30 м/с.

Технические нюансы и регламенты замены

Регламент замены ремня ГРМ диктуется производителем автомобиля и указывается в сервисной книжке. Для большинства современных бензиновых двигателей интервал составляет 60 000 — 90 000 км пробега. Однако существуют исключения: моторы с масляным насосом, работающим от ремня, или двигатели с фазовращателями часто требуют замены на 50 000 км. Производители компонентов (Gates, ContiTech, Dayco) рекомендуют интервал 70 000 км для гарантии.

Критическим моментом является обрыв ремня. В зависимости от конструкции головки цилиндров, обрыв ведет к встрече поршня с открытыми клапанами, что гарантированно требует капитального ремонта (двигатели с «гибочными» клапанами). Исключение составляют моторы с низким подъемом поршня и глубокими проточками (например, некоторые двигатели Alfa Romeo или устаревшие дизели).

Роль сопутствующих компонентов

При замене ремня ГРМ всегда заменяются натяжной ролик и опорные ролики. Их подшипники закрытого типа имеют ограниченный ресурс смазки (около 80 000 км). Натяжной ролик может быть эксцентриковым (регулировка натяжения ручной инструментом) или гидравлическим (автоматическое поддержание натяжения).

В системах с гидронатяжителем масло подается в камеру натяжителя из системы смазки двигателя. Любое падение давления масла или его закоксовывание ведет к ослаблению натяжения и риску перескока ремня. Одновременно заменяется помпа системы охлаждения, если она приводится от ремня ГРМ. Регламент предписывает менять помпу при каждом втором ТО ГРМ, но практичнее — одновременно с ремнем.

Диагностика износа и признаки неисправности

Визуальный осмотр ремня возможен через смотровое окно (если предусмотрено) или сняв защитный кожух. Признаками износа являются: трещины на резиновой основе, истирание зубьев, отслоение корда, перетирание поверхности. Допустимо наличие мелких продольных трещин на гребнях зубьев, но поперечные трещины недопустимы.

Посторонние звуки со стороны привода ГРМ (свист, скрежет или глухой звон) указывают на износ подшипника ролика. Замасливание ремня моторным маслом или антифризом радикально снижает его сцепление с зубьями и требует внеочередной замены. Проверка угла опережения зажигания косвенно указывает на смещение фаз из-за ослабления натяжения.

Альтернативные конструкции: Цепь и особенности выбора

Ряд производителей (BMW, Volkswagen, часть японских моторов) используют цепной привод ГРМ. Цепь номинально «необслуживаемая» (ресурс 200 000 км), однако требует замены гидронатяжителя и успокоителей, что по стоимости сопоставимо с заменой ремня. Ременной привод дешевле в производстве и тише в работе, но уступает цепи по межсервисному интервалу.

Современные двигатели с турбонаддувом и прямым впрыском часто используют усиленные ремни с покрытием PTFE для снижения трения. В таких моторах допуски по натяжению ремня критически малы и требуют использования динамометрического ключа для фиксации натяжителя. Ошибка в 5 Нм может привести к быстрому выходу из строя привода.

Фирменные допуски масла (например, допуски VW 502.00/505.00, или спецификации API SN) прямо влияют на ресурс ремня, так как присадки в масле взаимодействуют с резиной. Использование масел с агрессивными пакетами присадок может сократить срок службы ремня на 20-30%.

Заключение

Ремень ГРМ — расходный элемент с детерминированным сроком службы. Игнорирование регламентов замены ведет к аварийному обрыву и дорогостоящему ремонту. Качественный ремонт предполагает не только замену ремня, но и полного комплекта сопутствующих компонентов с соблюдением моментов затяжки по мануалу. Выбор производителя должен базироваться на рекомендациях завода-изготовителя автомобиля, а не на стоимости детали.

В таблице ниже собраны практические данные по ремню ГРМ для популярных моделей автомобилей: регламенты замены, моменты затяжки болтов шкивов, допуски моторных масел и заправочные объемы систем. Значения приведены для двигателей внутреннего сгорания с механической коробкой передач (МКПП) и без учета климатических особенностей.

Как часто нужно менять ремень ГРМ?

Рекомендуемый интервал замены ремня ГРМ зависит от марки и модели автомобиля, но в среднем составляет 60 000 – 100 000 км пробега или каждые 4–5 лет, в зависимости от того, что наступит раньше. Точные данные указаны в руководстве по эксплуатации вашего авто. Даже если ремень выглядит целым, со временем он теряет эластичность и может разрушиться внутри.

Что будет, если оборвется ремень ГРМ во время движения?

В большинстве современных бензиновых двигателей (с так называемыми «интерференционными» поршнями) обрыв ремня ГРМ приводит к встрече поршней с клапанами, что грозит серьезным внутренним повреждением двигателя, вплоть до замены головки блока цилиндров или всего мотора. На некоторых старых или дизельных моторах с «безопасным» зазором двигатель просто заглохнет, но часто последствия все равно требуют дорогостоящего ремонта.

Стоит ли менять вместе с ремнем ГРМ помпу и ролики?

Настоятельно рекомендуется. Доступ к этим деталям открывается только при снятии ремня ГРМ, и их ресурс обычно примерно равен ресурсу ремня. Выход из строя помпы или натяжного ролика через 10–20 тыс. км после замены ремня приведет к повторной дорогостоящей работе, а в случае заклинивания — к обрыву нового ремня и повреждению двигателя.

Как проверить состояние ремня ГРМ без снятия?

Осмотрите внешнюю сторону ремня через защитный кожух (если есть доступ). Тревожные признаки: мелкие трещины на резине, выкрашивание ребер, масляные подтеки на ремне или роликах, потертости и «лохматость» краев, а также неравномерный износ с одной стороны. Даже при одном из этих симптомов замена требуется срочно. Однако внутренние расслоения без визуального осмотра не обнаружить.

Можно ли затянуть с заменой ремня ГРМ, если пробег небольшой?

Нет, это рискованно. Ремень ГРМ стареет не только от пробега, но и от времени. Резина теряет эластичность под воздействием перепадов температур, масла и озона. Даже если автомобиль проехал всего 30 000 км за 5–6 лет, ремень уже может быть критически изношен внутри. Плановая замена по возрасту так же важна, как и по пробегу.
