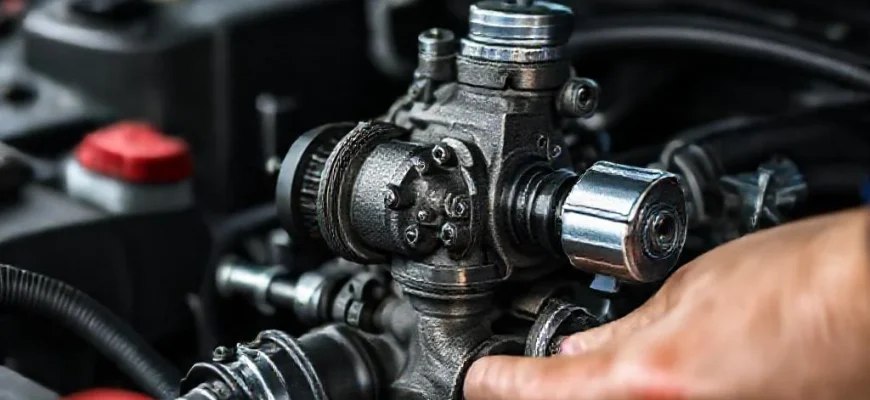

8 шагов по очистке клапана EGR своими руками

Рейтинг эффективности методов чистки EGR: от меди до ультразвука

Система рециркуляции отработавших газов (EGR) — один из самых спорных узлов современного дизельного и бензинового двигателя. Назначение клапана EGR — снижение температуры сгорания и, как следствие, уменьшение выбросов оксидов азота. Однако с пробегом канал перепуска и тарелка клапана покрываются плотным слоем нагара, что приводит к потере герметичности, плавающим оборотам и снижению мощности.

Производители регламентируют проверку системы EGR при каждом крупном ТО (каждые 60-90 тысяч километров), но на практике засорение происходит быстрее при эксплуатации в городском цикле. Ремонтники выделяют три подхода к очистке: механический, химический (промывка растворителями) и ультразвуковой. Механический метод хорош для удаления рыхлого нагара, но опасен для прецизионных поверхностей золотника.

Ультразвуковая ванна считается эталоном для сложных клапанов с электронным управлением. Она удаляет отложения даже из внутренних полостей, не повреждая шток и уплотнения. Химический метод с использованием карбклинеров дает результат только при регулярной обработке и бесполезен при закоксовке толщиной более 2 миллиметров.

Обзор запчастей и расходников: что понадобится для работы

Перед началом процедуры необходимо подготовить комплект средств, гарантирующих качественный результат. Нельзя использовать агрессивные кислоты или растворители, содержащие ацетон — они разрушают графитовую смазку штока и резиновые уплотнительные кольца. Лучший выбор — специализированные очистители впускного тракта с пометкой «для EGR».

Обязательный арсенал включает: набор торцевых головок (E-Torx или Torx в зависимости от марки авто), диэлектрическую смазку для контактов, высокотемпературную смазку для оси клапана, медную щетку (стальная царапает алюминий) и набор ветоши без ворса. Для дизельных двигателей особенно актуально приобретение нового прокладочного кольца (металлического или уплотнителя из многослойной стали).

Если клапан оснащен вакуумным управлением, стоит заранее проверить исправность вакуумного шланга и наличие чистоты впускного коллектора. В противном случае очищенный клапан засорится за 1000 километров.

Чек-лист: 8 шагов по очистке клапана EGR своими руками

1. Диагностика неисправности и сброс ошибок

   Первым делом подключается сканер OBD-2 и считываются коды ошибок двигателя (DTC). Типичные коды для неисправности EGR — P0400, P0401, P0402, P0403. Необходимо зафиксировать, является ли ошибка постоянной или «плавающей». Далее двигатель глушится, и проверяется поведение клапана на холодную: он должен быть плотно закрыт.



   После этого выполняется принудительная активация в диагностическом режиме (например, в программе INPA для BMW или VCDS для VAG). Если клапан не реагирует на команды, проблема может быть в электрике, а не в нагаре. На этом этапе также очищаются коды ошибок, чтобы после ремонта отличить старую неисправность от новой.

   Только после подтверждения механической засоренности (медленный отклик, залипание) переходят к демонтажу. Важно: на многих двигателях (Ford Duratorq, VW TDI) после отключения питания ЭБУ требуется адаптация или переобучение клапана.

2. Подготовка двигателя и снятие защитных кожухов

   Работы проводятся на холодном двигателе (температура ОЖ ниже 40°C). Отсоединяется минусовая клемма аккумулятора. Это обезопасит электронику от случайного короткого замыкания и предотвратит непроизвольное срабатывание привода клапана при подаче напряжения. Демонтируются пластиковые крышки двигателя, декоративные накладки и воздушный патрубок от воздушного фильтра до дроссельной заслонки.

   На дизельных двигателях часто дополнительно снимается интеркулер и патрубки наддува. Потребуется доступ к фланцам, которые часто скрыты под впускным коллектором. Рекомендуется использовать зеркало на телескопической ручке для оценки состояния крепежа. Важно: болты крепления EGR часто выполнены из мягкой стали и могут прикипеть, поэтому их обрабатывают проникающей смазкой (WD-40, Liquid Wrench) за 15 минут до откручивания.

3. Демонтаж клапана EGR

   Откручиваются винты или болты, крепящие клапан к впускному коллектору или к теплообменнику (в зависимости от компоновки). Если клапан оснащен водяным охлаждением (как на BMW N47 или Mercedes OM651), предварительно необходимо слить часть охлаждающей жидкости или зажать шланги струбцинами, чтобы избежать потери антифриза и попадания его в камеру сгорания.

   Электрический разъем отсоединяется только после снятия клапана, если позволяет конструкция. Аккуратно, покачивая, извлекается узел. В некоторых случаях (например, на VW 1.9 TDI PD) клапан снимается без снятия коллектора, но требует снятия вакуумного привода. Если клапан не поддается, ни в коем случае не применяется рычаг — это сломает корпус. Вместо этого полость прогревается строительным феном.

4. Механическая очистка от крупного слоя нагара

   Клапан фиксируется в тисках с мягкими губками или зажимается через проставку. Нагар с тарелки и посадочного гнезда удаляется деревянной палочкой (от мороженого) или латунной щеткой вручную. Стальная проволока оставляет задиры, нарушающие герметичность закрытия. Медная щетка оптимальна, так как мягче алюминиевого корпуса.

   Толстые отложения в каналах размягчаются аэрозольным очистителем карбюратора (карбклинером) с последующей выдержкой 10-15 минут. Важно не допустить попадания растворителя на шток привода — это вымывает графитовую смазку. Некоторые специалисты рекомендуют использовать керосин, но он оставляет маслянистую пленку, которая притягивает новый нагар. После чистки все крупные куски удаляются сжатым воздухом.

5. Химическая обработка и промывка внутренних каналов

   После удаления рыхлого нагара применяется профессиональный растворитель для системы впуска (например, Wynn’s EGR Cleaner, Liqui Moly Pro-Line). Эти составы специально разработаны для удаления закоксовки без вреда для лямбда-зондов и катализатора. Клапан погружается в ванну с растворителем на 20-30 минут или обрабатывается обильным распылением под давлением.

   Внутренние полости канала рециркуляции прочищаются ершиками диаметром, соответствующим проходному сечению. Если клапан имеет вакуумный поршневой механизм, канал подвода вакуума прочищается отдельно тонкой медной проволокой (0.5 мм). Финишная промывка осуществляется спиртом (изопропиловым) для удаления остатков растворителя и воды. После этого клапан полностью высушивается сжатым воздухом.

6. Проверка герметичности и хода штока

   Далее проверяется свободное перемещение штока или золотника. Для электронного клапана подается напряжение 12В (соблюдение полярности обязательно) — при этом должен слышаться отчетливый щелчок и ход должен составлять 8-12 мм для стандартных систем. Для вакуумного клапана применяется вакуумный насос (создается разрежение 0.5-0.8 бар), клапан должен полностью открыться за 1-2 секунды и закрыться с шипением.

   Особое внимание уделяется посадочному седлу — не должно быть забоин, раковин или коррозии. Проверяется герметичность: при подаче вакуума на закрытый клапан он не должен пропускать воздух (если стравить вакуум, тарелка должна оставаться на месте). Если клапан имеет люфт более 0.1 мм, он подлежит замене — чистка не восстановит геометрию.

7. Сборка с заменой уплотнений и нанесением смазки

   Старые прокладки подлежат обязательной замене. Металлические прокладки «прококсовываются» и теряют эластичность, их повторная установка приведет к подсосу воздуха. Новые прокладки устанавливаются без герметика, если иное не предписано заводским мануалом. На ось клапана (шток) наносится высокотемпературная смазка на основе дисульфида молибдена (MoS2) или графитовая паста.

   Электрические контакты обрабатываются диэлектрической смазкой для защиты от окисления. Клапан крепится с моментом затяжки, строго указанным в руководстве (обычно 8-12 Нм для болтов M6). Перетяжка ломает резьбу в алюминиевом корпусе коллектора. Подсоединяются все шланги, заливается антифриз (если сливался), подключается аккумулятор.

8. Калибровка, тестовый запуск и проверка адаптации

   Двигатель запускается и прогревается до рабочей температуры (не менее 70°C). Для дизелей характерно, что после чистки на холостом ходу могут плавать обороты первые 30 секунд, пока ЭБУ подстраивает топливоподачу. Затем выполняется процедура адаптации EGR через диагностический сканер. На многих автомобилях (Peugeot/Citroen HDi, Opel Z19DT) без этой процедуры ошибка P0401 не исчезнет.

   Проверяется работа системы на ходу: с места до 2000 об/мин, затем сброс газа. Отсутствие рывков и дымления указывает на успешное восстановление. Контролируется изменение расхода топлива — после правильной чистки расход должен вернуться к заводским показателям. Рекомендуется после ремонта заправить бак качественным дизтопливом/бензином и дать двигателю поработать 15-20 минут в смешанном цикле.

Заключение: ресурс после чистки и типичные ошибки

Регулярная очистка клапана EGR каждые 40-50 тысяч километров позволяет сохранить заводские параметры двигателя вплоть до 250-300 тысяч пробега. Однако важно понимать: если система рециркуляции забивается быстрее, следует проверить работу PCV (клапан вентиляции картера) и состояние масляного сепаратора. Переизбыток масла во впуске — прямая причина ускоренного коксования EGR.

Типичная ошибка новичков — использование ацетона или уайт-спирита, что приводит к разрушению диафрагмы вакуумного привода или замыканию электронных плат. Вторая грубая ошибка — установка клапана без смазки оси, что вызывает заклинивание через 500 км. Категорически запрещено «заглушать» EGR программно без физического удаления узла на дизелях с сажевым фильтром — это ведет к неконтролируемому подъему температуры в камере сгорания и прогару поршней.

При профессиональном подходе чистка клапана EGR — процедура по силам владельцу с базовым набором инструментов. Она экономит от 5 до 15 тысяч рублей в сравнении с сервисным центром и продлевает жизнь двигателю без дорогостоящего капитального ремонта.

В таблице ниже приведены сводные данные по очистке клапана EGR: регламенты ТО для популярных дизельных двигателей (VW 2.0 TDI, BMW N47, Mercedes OM651, Ford Duratorq), заправочные объемы для систем охлаждения и смазки, необходимые моменты затяжки, а также спецификации масел и сравнительные параметры состояния клапана до и после очистки.

Вопрос 1: Нужно ли снимать клапан EGR для его очистки, или можно промыть на месте?

Для качественной очистки клапан рекомендуется снимать. Это позволяет обработать не только внешнюю часть штока, но и внутреннюю полость, седло и каналы подвода газов. Промывка на месте баллончиком с очистителем редко удаляет нагар полностью и может забить отложениями впускной коллектор.

Вопрос 2: Какой очиститель лучше всего подходит для удаления нагара с EGR?

Лучше всего использовать специализированные аэрозольные очистители для впускной системы или карбюратора, так как они эффективно растворяют маслянистый нагар. В запущенных случаях можно применить очиститель тормозов или керосин, но после них клапан нужно обязательно высушить. Категорически нельзя использовать ацетон или агрессивные растворители, повреждающие мембрану и уплотнения.

Вопрос 3: Что делать, если клапан EGR закис настолько, что не откручивается?

Перед откручиванием обязательно обработайте резьбу болтов проникающей смазкой (WD-40 или аналогом) и подождите 15-20 минут. Если болт всё равно не поддаётся, попробуйте слегка нагреть место соединения техническим феном — тепловое расширение часто помогает разрушить коррозию. Срывать резьбу или применять грубую силу не стоит: проще отдать узел специалисту с метчиком, чем искать новый коллектор.

Вопрос 4: Можно ли просто заглушить клапан EGR, вместо того чтобы чистить?

Технически заглушить клапан можно (установив металлическую прокладку-заглушку), но на современных автомобилях это вызовет ошибку двигателя (Check Engine) и, скорее всего, переход в аварийный режим. Кроме того, без EGR повышается температура в камере сгорания, что может привести к детонации и более быстрому износу поршневой группы. Очистка — правильный путь.

Вопрос 5: Как часто нужно чистить клапан EGR, чтобы не доводить до критического состояния?

Рекомендуемая периодичность — каждые 40-60 тысяч километров пробега. Однако если вы часто ездите в городском цикле (пробки, короткие поездки) или используете некачественное топливо, интервал стоит сократить до 30 000 км. Первый признак забитого клапана — плавающие обороты на холостом ходу и «тупая» реакция на педаль газа.
