Блок управления подушками SRS: Мозг пассивной безопасности

Система пассивной безопасности автомобиля, широко известная под аббревиатурой SRS (Supplemental Restraint System), представляет собой комплекс устройств, призванных минимизировать травмы водителя и пассажиров при столкновении. Центральным элементом этой системы является блок управления подушками безопасности, или SRS-модуль. Этот блок — не просто реле, включающее пиропатроны, а сложный микропроцессорный контроллер, работающий в режиме жёсткого реального времени.

В инженерной среде блок SRS классифицируется как устройство, отвечающее за детонацию пиропатронов подушек и преднатяжителей ремней. Его основная задача — принять данные с датчиков удара, обработать их по заложенным алгоритмам и принять решение за время, исчисляемое миллисекундами. Ошибка в работе блока может привести либо к нераскрытию подушки в критический момент, либо к её ложному срабатыванию, что также крайне опасно.

Большинство производителей, таких как Bosch, Denso, Autoliv и TRW, разрабатывают эти блоки по стандартам ISO 26262 (функциональная безопасность). Этот стандарт обязывает предусматривать избыточность компонентов и механизмы самодиагностики. Именно поэтому блок SRS — один из немногих в автомобиле, который осуществляет непрерывный тест своей электроники даже при выключенном зажигании, потребляя минимальный ток от аккумулятора.

Архитектура и аппаратное обеспечение SRS-блока

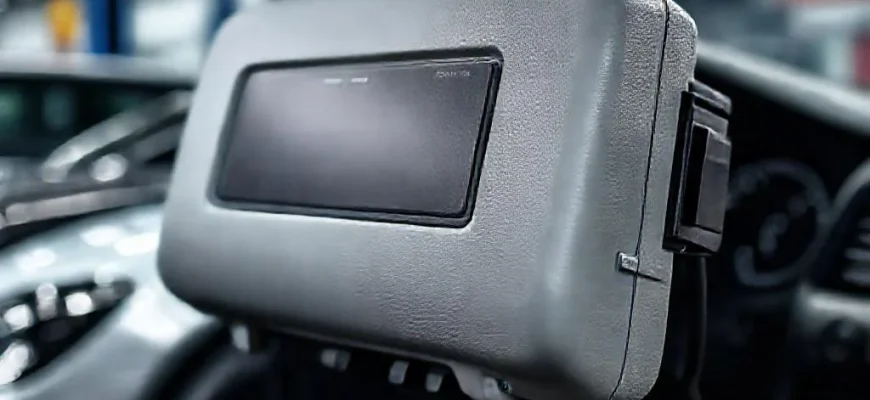

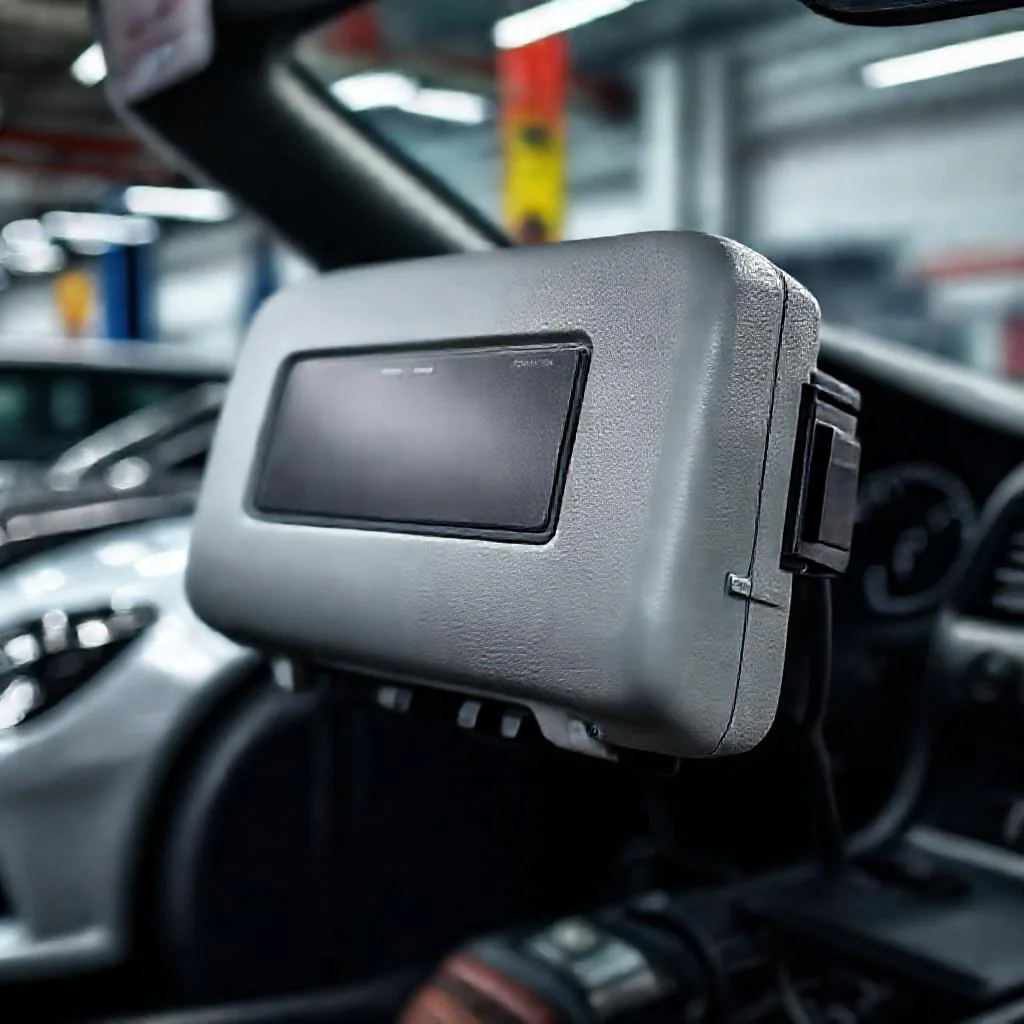

Конструктивно SRS-модуль выполнен в герметичном металлическом или высокопрочном пластиковом корпусе, размещённом, как правило, в центральной части автомобиля (под центральной консолью, на тоннеле пола). Такое расположение выбрано для того, чтобы блок находился в «зоне выживаемости» при фронтальных и боковых ударах. Внутри корпуса находится многослойная печатная плата с несколькими уровнями защиты от вибрации и перепадов температур.

Сердцем блока является 32-битный микроконтроллер со встроенной Flash-памятью. В отличие от двигательного ECU, память SRS-блока содержит не только прошивку, но и калибровочные данные под конкретную модель автомобиля: массу автомобиля, расположение датчиков, пороги срабатывания. Критически важным элементом является сторожевой таймер (Watchdog), который аппаратно перезагружает микроконтроллер в случае зависания или некорректного выполнения кода.

Обязательным компонентом является накопительный конденсатор высокой ёмкости (электролитический или ионистор). При рабочем напряжении 12 В он постоянно заряжен и способен подать энергию на пиропатроны подушек при обрыве плюсовой или минусовой цепи от АКБ во время аварии. Ёмкость конденсатора рассчитывается так, чтобы обеспечить срабатывание системы в течение 150–300 мс после пропадания основного питания.

Для минимизации паразитных токов и защиты от коротких замыканий выходные каскады на каждый пиропатрон (подушку или преднатяжитель) выполнены на полевых транзисторах с защитными диодами. Каждый канал имеет собственный измеритель тока и схему диагностики сопротивления цепи. Нормальное сопротивление пиропатрона составляет от 2 до 4 Ом, и любое отклонение фиксируется блоком как ошибка.

Принцип работы: от удара до раскрытия

Алгоритм работы системы SRS можно разделить на три фазы: определение события (удара), оценка его тяжести и активация исполнительных устройств. Датчики удара (акселерометры) и датчики давления (для боковых дверей) генерируют аналоговый сигнал, который поступает на входные цепи блока. Современные блоки используют пьезоэлектрические или ёмкостные акселерометры, способные измерять перегрузки до 200–500 G.

Первичная обработка сигнала производится аппаратно — через фильтры нижних частот, отсекающие высокочастотные помехи от вибрации кузова на плохой дороге. После этого сигнал оцифровывается АЦП с разрешением 10–12 бит. Встроенный сопроцессор анализирует производную изменения ускорения (jerk) и интегральное значение скорости (delta-V). Если эти параметры превышают предустановленный порог, запускается алгоритм принятия решения.

На этапе принятия решения блок анализирует данные с нескольких датчиков (реализация принципа мажоритарного голосования). Типовой алгоритм SRS требует подтверждения аварийного сигнала от двух независимых акселерометров в течение 5–10 мс. Это исключает ложное срабатывание при ударе камнем или при сильном торможении. В некоторых премиальных блоках используется третий, избыточный датчик для верификации.

После подтверждения удара блок формирует импульс тока (типовой номинал — 1,75–2,5 А в течение 2–5 мс) на цепи пиропатронов. Важно понимать, что блоки SRS разных поколений имеют разную логику каскадного раскрытия. Например, при фронтальном ударе первой активируется подушка водителя, а через 3–5 мс — преднатяжитель ремня, чтобы зафиксировать тело до момента полного раскрытия подушки. Боковые подушки и шторки могут срабатывать независимо от фронтальных.

Система самодиагностики и протоколы ошибок

Каждый SRS-модуль сразу после включения зажигания запускает цикл начальной диагностики (IBD). В течение 3–6 секунд блок проверяет целостность всех цепей пиропатронов, исправность внутренних датчиков, напряжение питания, а также заряд накопительного конденсатора. Если тест пройден успешно, контрольная лампа SRS на приборной панели гаснет. Если лампа горит постоянно или мигает с определённой периодичностью, блок зафиксировал неисправность.

Формат хранения кодов неисправности DTC (Diagnostic Trouble Code) строго регламентирован для каждого производителя. Наиболее распространёнными являются коды для таких неисправностей: обрыв цепи подушки (P0101 в стандартизованной записи Bosch), короткое замыкание на массу (P0102), короткое замыкание на плюс (P0103) и превышение внутреннего сопротивления пиропатрона (P0104). Некоторые коды, например «Collision Stored» (B1000 по CAN-протоколу GM), означают, что блок «взорван» и подлежит замене.

Для чтения и сброса кодов ошибок SRS требуется профессиональное диагностическое оборудование, работающее по протоколам CAN, K-Line или SW-CAN. Обычные OBD2-сканеры ELM327, как правило, не могут полноценно взаимодействовать с SRS-модулем даже при наличии адаптации. Производители, такие как BMW (система EDPS) и Toyota (система IBS), используют зашифрованные протоколы обмена, исключающие несанкционированный сброс ошибок бытовыми приборами.

Важнейший технический нюанс: при замене блока SRS после аварии или при замене подушек необходимо выполнить процедуру обучения (калибровки). Этот процесс называется «настройкой по коэффициентам автомобиля» (variant coding). Блок необходимо перепрошить под конкретный VIN, комплектацию (наличие коленной подушки, датчиков пассажира). Самостоятельное копирование EEPROM с донорского блока на новый часто приводит к сбою алгоритмов, так как в памяти защищены области, привязанные к уникальному ID чипа.

Технические нюансы эксплуатации и ремонта

Одно из строгих предписаний заводских мануалов касается положения водителя при замене блока SRS. Категорически запрещается устанавливать блок креплением вверх или вниз относительно номинальной ориентации. VAG-группа (Audi, VW, Skoda, Seat) прямо указывает в сервисной документации, что блок должен быть установлен стрелкой на корпусе строго по направлению движения, а отклонение оси чувствительности акселерометра более чем на 10° приводит к неверному расчёту вектора удара.

После ДТП, даже если лампа SRS не горит и подушки не сработали, но деформация кузова затронула места крепления блока (например, лонжероны или пол тоннеля), производители (Toyota, Honda, Ford) рекомендуют замену блока. Это связано с тем, что внутренний акселерометр мог получить остаточную деформацию (смещение нулевой точки или изменение калибровки чувствительности). Испытания Autoliv показали, что блоки после удара с перегрузкой 50–70 G без внешних повреждений могут иметь погрешность до 15%.

Регламенты ТО многих производителей, включая Mercedes-Benz и BMW, предписывают визуальный осмотр разъёмов SRS и подушек на предмет коррозии и повреждения контактов. Один из самых частых «глюков» электроники пассивной безопасности — окисление контактов под сиденьем водителя (жгут проводов пассажирской подушки или преднатяжителя). Особенно это актуально для автомобилей, эксплуатируемых в условиях повышенной влажности. Чистка таких контактов с последующей смазкой диэлектрической смазкой (например, Liqui Moly LM-40) решает проблему, но любой ремонт кабельной продукции должен выполняться только при отключенном аккумуляторе.

При проведении ремонта, связанного с электрикой, необходимо строго соблюдать технику безопасности. Перед отключением разъёмов SRS требуется подождать не менее 15 минут после выключения зажигания и отключения «минусовой» клеммы АКБ. Таймер ожидания необходим для полного разряда накопительного конденсатора в блоке. Нарушение этого правила может привести к случайной активации пиропатрона — что травмоопасно и требует замены сработавшего узла.

При отсутствии необходимого диагностического оборудования и знаний, любые работы, связанные со снятием, заменой или программированием SRS-модуля, должны выполняться в условиях специализированного сервисного центра. Ошибка в алгоритме или подборе данных блока управления компрометирует всю систему пассивной безопасности, которая в критической ситуации должна сработать безупречно.

В таблице ниже собраны практические данные для владельцев автомобилей, связанные с системой SRS (Supplemental Restraint System): регламенты диагностики блоков управления подушками безопасности, характеристики типовых блоков (например, Bosch, Denso), заправочные объемы жидкостей для систем, косвенно влияющих на работу SRS (усилитель руля, тормозная система), а также ключевые моменты затяжки при замене подушек безопасности. Данные основаны на распространенных моделях 2010-2020 годов.

Что такое блок управления SRS и за что он отвечает?

Блок управления SRS (Supplemental Restraint System) — это электронный «мозг» системы пассивной безопасности автомобиля. Он постоянно отслеживает состояние датчиков удара, давления и положения кресел. В момент аварии блок мгновенно принимает решение о необходимости раскрытия подушек безопасности и натяжения ремней. Кроме того, он проводит самодиагностику системы каждый раз при включении зажигания.

Почему горит лампочка SRS (Airbag) на приборной панели?

Индикатор SRS загорается при обнаружении неисправности в системе. Это может быть вызвано окислением контактов под сиденьем (частая проблема при влажной уборке), разряженным аккумулятором или ошибками после отключения подушек. Самая серьезная причина — неисправность самого блока управления. Эксплуатировать автомобиль с горящей лампой SRS опасно, так как подушки могут не сработать в ДТП.

Нужно ли перепрошивать блок SRS после ДТП, если подушки не сработали?

Да, в большинстве случаев это необходимо. Даже если подушки не раскрылись, блок управления фиксирует удар как аварийное событие и записывает соответствующую ошибку. После любого ДТП блок SRS переходит в аварийный режим или блокируется. Без диагностики и сброса/перепрошивки блока система не будет работать, и лампа SRS будет гореть.

Можно ли отремонтировать блок SRS или нужно покупать новый?

Ремонт часто возможен, если повреждения носят электронный характер (выгоревшие дорожки, вздутые конденсаторы). Многие специализированные мастерские успешно ремонтируют блоки SRS. Однако если устройство получило механические повреждения от удара или залито водой, его ремонт нецелесообразен и опасен. В таких случаях требуется замена на новый или контрактный блок с обязательной адаптацией под конкретный автомобиль.

Можно ли заменить блок SRS самостоятельно и просто скинуть клемму аккумулятора?

Категорически не рекомендуется. Во-первых, работа с системой SRS требует строгих мер безопасности: отключения аккумулятора и ожидания не менее 15-20 минут (до разрядки конденсаторов). Во-вторых, после замены блока его необходимо «прописать» в электронную систему автомобиля с помощью диагностического сканера. Простая замена без программирования не решит проблему — ошибка останется, и подушки будут заблокированы.
