Назначение и роль клапана EGR в современном автомобиле

Клапан рециркуляции отработавших газов (Exhaust Gas Recirculation, EGR) является ключевым элементом системы снижения токсичности выхлопа. Его основная функция заключается в уменьшении эмиссии оксидов азота (NOx), которые образуются в камере сгорания при высоких температурах (свыше 1370°C). Принцип действия основан на перепуске части выхлопных газов обратно во впускной коллектор, что снижает температуру сгорания и, как следствие, сокращает образование NOx.

Системы EGR начали массово внедряться с введением экологических норм Euro 2 и Euro 3. На современных двигателях, соответствующих стандартам Euro 5 и Euro 6d, рециркуляция работает в сложных алгоритмах, часто интегрируясь с системами управления турбонаддувом и топливоподачей. Без корректной работы клапана EGR автомобиль не сможет пройти экологический контроль на станции технического осмотра (ТО).

Важно понимать, что клапан EGR — это не расходный материал, а прецизионный исполнительный механизм, требующий надлежащего обслуживания. Производители, такие как Bosch, Denso и Delphi, проектируют эти узлы на ресурс не менее 150 000 км, однако реальный срок службы сильно зависит от качества топлива, масла и режимов эксплуатации.

Устройство и конструктивные типы клапанов EGR

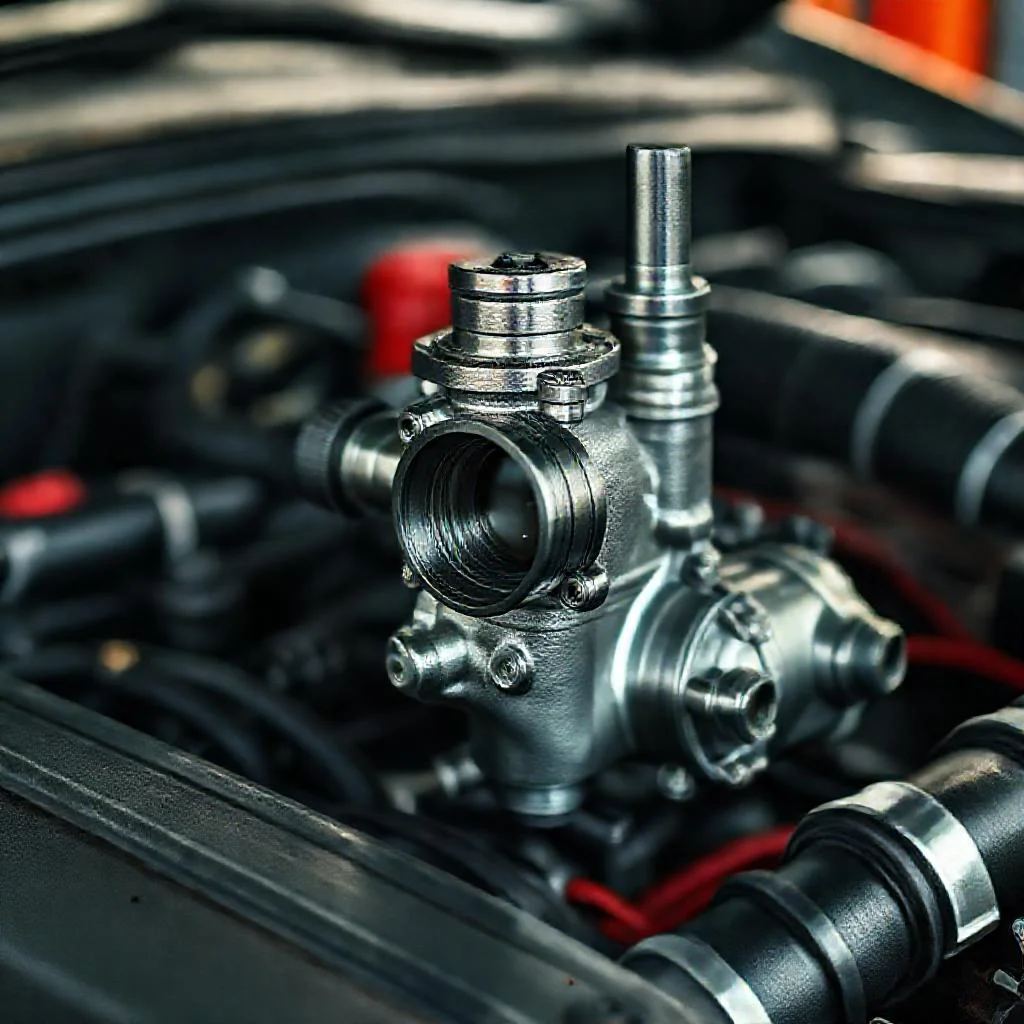

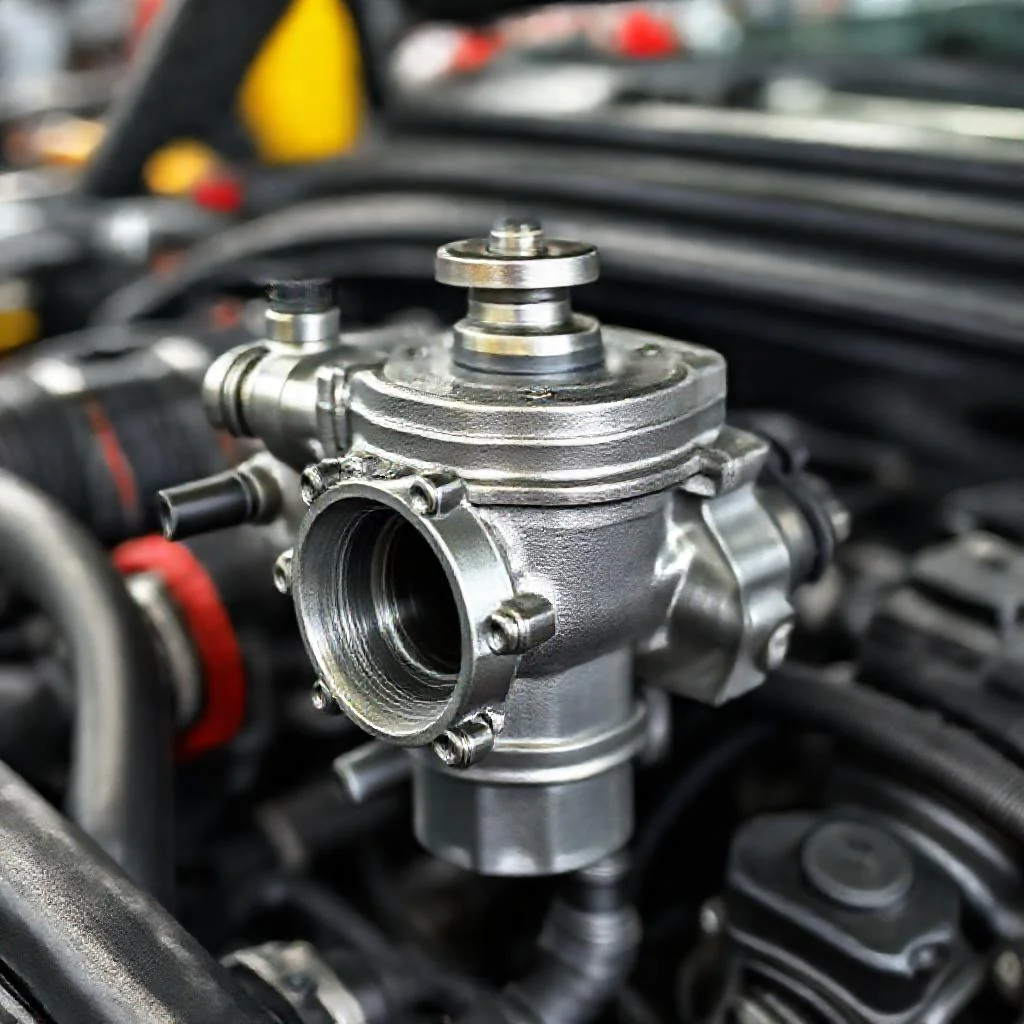

Конструктивно клапан EGR представляет собой дросселирующее устройство, установленное в канале, соединяющем выпускной и впускной тракты. Корпус клапана изготавливается из жаропрочной стали или чугуна, так как он контактирует с газами, температура которых может достигать 700–800°C. Внутри корпуса находится запорный элемент (тарелка, плунжер или золотник), который перемещается для регулировки проходного сечения.

Существует три основных типа приводов клапана EGR: пневматический, электропневматический и полностью электрический. Пневматические системы, распространенные на автомобилях 1990-х и начала 2000-х годов, используют разрежение во впускном коллекторе для открытия мембраны. Управление осуществляется электромагнитным клапаном-прерывателем (соленоидом), который подает или сбрасывает вакуум по сигналу ЭБУ.

Электрические клапаны EGR (EGR-valve) являются более современными и точными. В них используется шаговый электродвигатель или соленоид с обратной связью по положению штока (потенциометрический датчик). Такая конструкция позволяет блоку управления двигателем (ECU) дозировать количество рециркулируемых газов с высокой точностью в десятках режимов нагрузки. На дизельных двигателях часто применяются клапаны с охлаждением газов (EGR-cooler) — теплообменник, встроенный в контур охлаждения двигателя, снижает температуру выхлопа перед подачей во впуск.

Особую категорию составляют системы EGR с низким давлением (LP-EGR), используемые на современных турбодизелях. В таких системах отбор газов производится после сажевого фильтра (DPF), а подача — перед компрессором турбокомпрессора. Это обеспечивает более чистую рециркуляцию и снижает риск закоксовывания впускного тракта.

Принцип работы и алгоритмы управления

Электронный блок управления двигателем рассчитывает необходимую степень открытия клапана EGR на основе нескольких параметров: частота вращения коленчатого вала (RPM), нагрузка на двигатель (положение дроссельной заслонки или величина впрыска), температура охлаждающей жидкости (ECT) и массовый расход воздуха (MAF/MAP sensor). Алгоритм управления использует карты характеристик (map-диаграммы), заложенные в прошивку ECU.

На бензиновых двигателях с искровым зажиганием клапан EGR, как правило, открывается только в диапазоне частичных нагрузок при рабочих оборотах от 1500 до 3500 об/мин. На холостом ходу и при резких ускорениях (режим полной нагрузки) рециркуляция отключается для обеспечения максимальной мощности и стабильности работы. Количество рециркулируемых газов может достигать 15–20% от общего заряда.

На дизельных двигателях система EGR работает в более широком диапазоне, включая режимы холостого хода и средних нагрузок. Это связано с тем, что дизели изначально работают на бедной смеси с избытком кислорода, что способствует высокому термическому КПД и, соответственно, повышенному образованию NOx. На дизелях доля EGR может достигать 50% на малых нагрузках. В режимах высокой нагрузки (буксировка, подъем в гору) клапан полностью закрывается для защиты двигателя от перегрузки.

Современные системы самодиагностики контролируют эффективность EGR путем сравнения показаний датчика массового расхода воздуха (MAF) или датчика абсолютного давления во впускном коллекторе (MAP) при открытом и закрытом клапане. Если фактический расход не соответствует расчетному, ECU регистрирует ошибку (например, P0401 — недостаточная эффективность рециркуляции).

Технические нюансы, неисправности и диагностика

Наиболее распространенной проблемой системы EGR является закоксовывание (отложение нагара) на седле и штоке клапана. Это происходит из-за того, что отработавшие газы содержат частицы сажи и несгоревшие углеводороды, которые при контакте с горячей поверхностью полимеризуются. Особенно сильно этот процесс выражен на двигателях, эксплуатируемых в городском цикле с частыми короткими поездками, когда клапан не прогревается до рабочих температур, достаточных для самоочистки.

Согласно регламентам ТО многих производителей (Volkswagen, BMW, Toyota), проверка и чистка клапана EGR рекомендуется каждые 60 000–80 000 км пробега. Для чистки используются специальные составы (препараты на основе растворителей типа карбклинера) и механическая обработка. Категорически не рекомендуется применять абразивные материалы, повреждающие уплотнительные поверхности. На дизелях с сажевым фильтром проблема усугубляется, так как частицы сажи мельче и агрессивнее.

Типичные симптомы неисправности клапана EGR включают: плавающие обороты холостого хода (особенно после сброса газа), детонация при разгоне на бензиновых двигателях, снижение динамики, увеличение расхода топлива и загорание индикатора Check Engine. Во многих случаях закоксованный клапан зависает в открытом положении, что приводит к постоянной подсосе выхлопных газов и неустойчивой работе на холодном двигателе.

При диагностике с использованием сканера (например, Delphi DS150, Launch X431 или VCDS для VAG-группы) необходимо провести тест активации клапана в режиме управления исполнительными механизмами. На электрических клапанах с обратной связью сравнивается заданное положение с фактическим. Допустимое отклонение не должно превышать 5-10% от номинального значения. Для пневматических систем проверяется герметичность вакуумных линий и работоспособность электромагнитного клапана управления.

Ремонт, замена и программные аспекты

Процедура замены клапана EGR регламентируется мануалами автопроизводителей. Перед демонтажем необходимо обеспечить доступ к узлу, который часто расположен в труднодоступном месте (ближе к блок-цилиндров со стороны огневой стенки моторного отсека). Важно соблюдать момент затяжки крепежных болтов (обычно 20-30 Нм для стали и 10-15 Нм для алюминиевых коллекторов). Прокладки клапана EGR подлежат обязательной замене, так как они одноразовые и деформируются при нагреве.

На рынке представлены оригинальные запчасти (OEM) и аналоги от производителей, таких как Pierburg, Febi Bilstein, ERA. Стоимость оригинального клапана может быть в 2-3 раза выше аналога. При выборе стоит учитывать, что многие дешевые неоригинальные клапаны имеют меньший ресурс работы штока и потенциометра обратной связи. Для дизельных двигателей семейства PSA (Peugeot, Citroen) и Ford Duratorq рекомендуется использовать только оригинальные компоненты из-за критичности к точности позиционирования.

В ряде случаев владельцы прибегают к программному удалению (деактивации) системы EGR через чип-тюнинг. Это влечет за собой полное отключение клапана логически в программе ECU. Следует учитывать, что такое вмешательство является нарушением экологического законодательства и может быть выявлено при глубокой диагностике на официальном сервисе. Кроме того, на дизелях без DPF удаление EGR без корректировки топливных карт может привести к росту температуры выпуска и преждевременному выходу из строя лямбда-зонда или катализатора.

Технически корректным решением является не удаление системы, а ее своевременное обслуживание с заменой масла строго по допускам производителя (например, ACEA C3 для дизелей с EGR). Использование масел с низкой сульфатной зольностью (Low SAPS) значительно снижает скорость образования отложений во впускном тракте и на клапане EGR. Рекомендуется также применять качественное топливо с минимальным содержанием серы.
