Почему не включается полный привод Haldex 5 поколения на Skoda Tiguan

Система полного привода Haldex пятого поколения, устанавливаемая на Skoda Tiguan, представляет собой муфту с электронным управлением, подключающую заднюю ось при необходимости. В отличие от постоянного полного привода, Haldex работает по превентивному принципу, передавая момент назад до того, как передние колеса начнут буксовать. Когда владелец сталкивается с ситуацией, что автомобиль фактически становится переднеприводным, причины чаще всего кроются в гидравлике, электронике или алгоритмах управления, а не в механическом износе.

Первое, что необходимо понять: система Haldex 5 не выходит из строя мгновенно. Обычно отказ полного привода нарастает постепенно. Автовладелец может заметить, что автомобиль хуже стартует в снегу, передние колеса срываются в пробуксовку на мокром асфальте, или на приборной панели загорается индикатор неисправности полного привода. Игнорирование этих ранних симптомов приводит к полной блокировке муфты в выключенном состоянии или к критическому износу насоса.

Для точной диагностики требуется подключение дилерского сканера VCDS (VAG-COM) или ODIS, так как стандартные универсальные сканеры часто не считывают ошибки блока управления полным приводом (J492). Ошибки эксплуатации и неправильная диагностика — главная причина того, что исправный узел меняют целиком, хотя проблема решается обычной очисткой или заменой масла.

Почему не включается полный привод Haldex 5 поколения на Skoda Tiguan - Фото 1

Устройство системы Haldex 5 и принцип работы

Муфта Haldex 5 — это многодисковая фрикционная муфта, работающая в масляной ванне с электронно-гидравлическим управлением. Основные компоненты: насос высокого давления, золотниковый клапан (соленоид), блок управления, встроенный в корпус муфты, и набор фрикционных дисков. Давление масла создается электрическим насосом, который сжимает пакет фрикционов, блокируя муфту.

Отличительная особенность пятого поколения — интегрированный блок управления, расположенный непосредственно в крышке муфты. Это сделано для повышения быстродействия, но усложняет ремонт: блок нельзя заменить отдельно без снятия муфты. Также в Haldex 5 используется масло с низкой вязкостью (VAG G060175A2), которое критически важно для работы насоса при низких температурах. Использование неоригинального масла или масла для более старых поколений Haldex приводит к загустению и отказу насоса.

Система получает сигналы от датчиков скорости колес (ABS), угла поворота руля, положения дроссельной заслонки и датчика продольного/поперечного ускорения. Блок управления муфтой анализирует эти данные в реальном времени и подает команду на включение насоса. Если хотя бы один из этих датчиков выдает некорректные данные, система может заблокировать подключение задней оси в целях безопасности, что воспринимается водителем как отсутствие полного привода.

Основные симптомы неисправности Haldex 5

Симптомы неисправности муфты отличаются в зависимости от того, какая часть системы отказала — механическая, гидравлическая или электрическая. Ниже перечислены наиболее характерные признаки, которые должны насторожить владельца Skoda Tiguan.

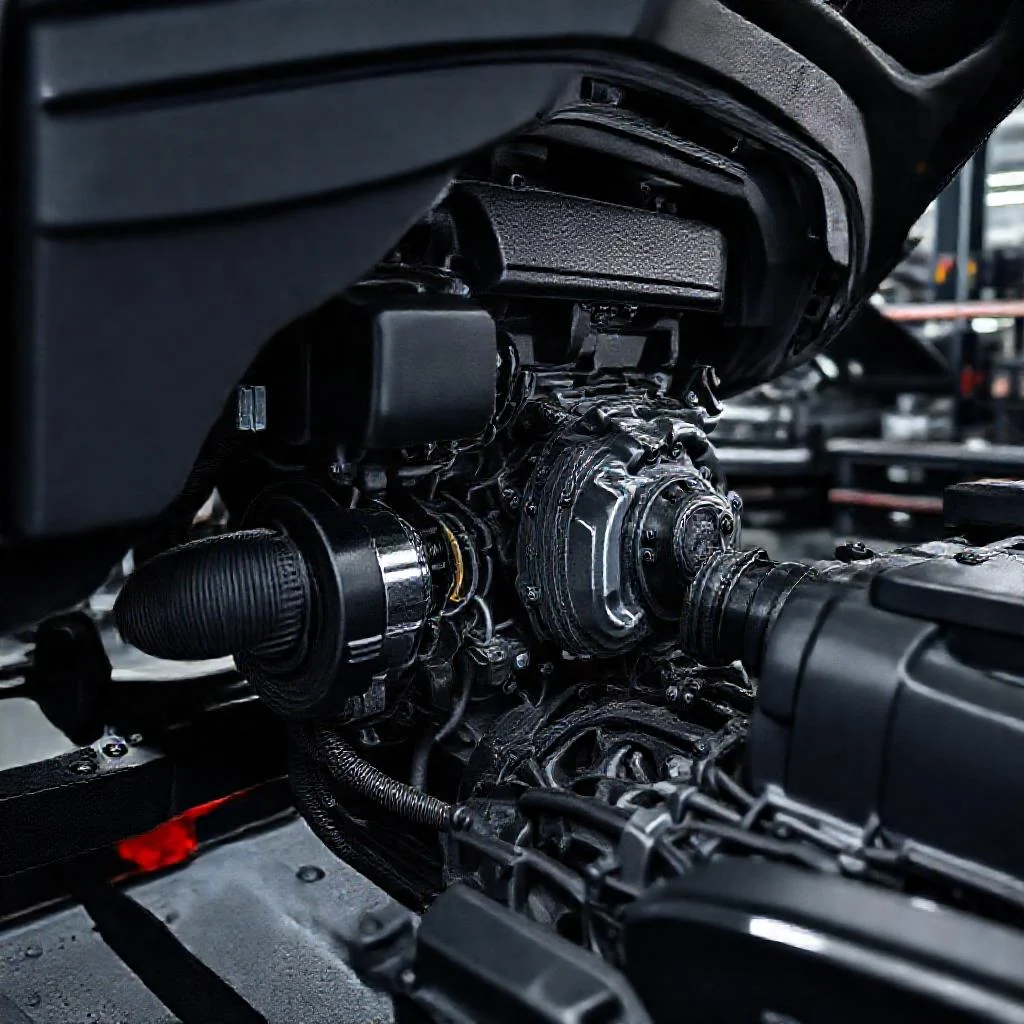

Почему не включается полный привод Haldex 5 поколения на Skoda Tiguan - Фото 2

Переднеприводное поведение на скользком покрытии: Передние колеса буксуют, задняя ось не подключается. На приборной панели может загореться желтый значок полного привода (или треугольник с восклицательным знаком).
Рывки и удары при включении полного привода: Автомобиль дергается при старте или при переключении передач, особенно при поворотах. Это указывает на неравномерное сжатие фрикционов или воздух в гидросистеме.
Вибрация в задней части автомобиля: Возникает на скорости 60-90 км/ч при небольших нагрузках. Причина — повышенное трение в муфте, когда она не полностью разомкнута из-за загрязнения масла или износа клапана.
Стук при начале движения: Характерный металлический стук сзади, похожий на стук редуктора. В Haldex 5 это часто вызвано износом шлицевого соединения или люфтом в подшипниках кардана, а не самой муфтой, но владельцы путают эти неисправности.
Горящая лампа неисправности полного привода: Если после запуска двигателя индикатор на приборной панели не гаснет или загорается во время движения, блок управления зафиксировал ошибку и перевел систему в аварийный режим.

Подробный разбор возможных причин неисправности

Причины отказа полного привода Haldex 5 можно разделить на три категории: гидравлические, электрические и механические. В 90% случаев проблема кроется в гидравлике или электронике, а не в разрушении фрикционов, как ошибочно полагают многие мастера и владельцы.

1. Загрязнение масла и фильтра (самая частая причина)

Система Haldex 5 не имеет сменного фильтра в традиционном понимании. Функцию фильтрации выполняет специальная сетка внутри корпуса насоса и магнит в поддоне. Со временем продукты износа фрикционов (металлическая пыль) и коксование масла забивают эту сетку. Насос начинает работать с перегрузкой, не может создать необходимое давление (норма — 25-30 бар), и муфта не смыкается.

Регламент замены масла в Haldex 5, установленный заводом-изготовителем VAG — каждые 60 000 км или 3 года, в зависимости от того, что наступит раньше. Однако в условиях эксплуатации в странах с холодным климатом или частыми поездками по бездорожью интервал настоятельно рекомендуется сократить до 40 000 км. Многие владельцы Tiguan пренебрегают этой процедурой, полагая, что масло залито на весь срок службы, что является грубой ошибкой.

2. Выход из строя насоса высокого давления

Насос Haldex 5 — это электрический гидравлический насос шестеренчатого типа. Он потребляет ток до 15 А при запуске. Наиболее уязвимое место — щетки и подшипник ротора. При загрязнении масла нагрузка на подшипник возрастает, он начинает шуметь и в конечном итоге заклинивает. Второй типичный отказ — обрыв обмотки или износ щеток, что приводит к полному отсутствию давления.

Диагностировать неисправность насоса можно по характерному звуку. При включении зажигания насос Haldex издает кратковременный гул (самотестирование). Если гула нет или он прерывистый с металлическим скрежетом — насос неисправен. Замена насоса возможна отдельно от муфты, но в Haldex 5 он имеет специфическую конструкцию, и не все ремонтные наборы подходят. Оригинальный насос (артикул 0AY525597A) стоит дорого, но попытки установить неоригинал часто приводят к повторному отказу.

3. Завоздушивание гидросистемы

Если после замены масла или ремонта муфты не выполнить процедуру прокачки (активации насоса через диагностический сканер), в системе останется воздух. Воздушная пробка сжимается при работе насоса, но не передает давление, так как фрикционы не сжимаются. Это классическая ошибка при самостоятельном обслуживании или обслуживании в негарантийных сервисах.

Симптомы завоздушивания — это провалы при подключении задней оси, долгое включение после начала буксования и характерный шипящий звук из муфты. Алгоритм адаптации: необходимо залить свежее масло, подключить сканер VCDS, войти в блок 22 (полный привод) и запустить процедуру «Haldex pump test and air purge». Без этого система не заработает корректно.

4. Отказ блока управления муфтой (J492)

Блок управления расположен непосредственно на корпусе муфты и подвержен вибрации, влажности и перегреву. Типичные ошибки, которые фиксируются в нем: «P18A2 — Слишком низкое давление» или «U1111 — Отсутствие связи с шиной CAN». Часто блок выходит из строя из-за коррозии контактов разъема. Вода попадает в разъем при мойке под давлением или при форсировании глубоких луж.

Ремонт блока возможен: перепайка контактов, замена вышедших из строя MOSFET-транзисторов управления насосом. Однако в официальных дилерских центрах блок меняют только в сборе с муфтой, что обходится в несколько тысяч евро. Специализированные мастерские восстанавливают блоки за 20-30% от стоимости нового узла. Важно: блок управления требует программной адаптации к автомобилю после замены или ремонта, иначе он не будет корректно обмениваться данными с другими системами.

5. Проблемы с проводкой и датчиками ABS

Так как Haldex 5 работает на основании данных от системы курсовой устойчивости (ESP) и ABS, сбои в этих системах напрямую блокируют полный привод. Например, поцарапанный или забитый грязью датчик частоты вращения колеса передает неверный сигнал, и блок управления полным приводом отключает заднюю ось, чтобы не нарушить управляемость.

Характерный признак: на приборной панели загорается не только лампа полного привода, но и лампа ESP, ABS или ошибка давления в шинах. В таком случае необходимо сканировать ошибки в блоке ABS (код 03), а не в блоке полного привода. Часто после замены датчиков ABS или восстановления их работы полный привод возвращается без вмешательства в муфту Haldex.

Частые ошибки автовладельцев

Владельцы Skoda Tiguan нередко допускают системные ошибки при диагностике и эксплуатации, которые усугубляют проблему и ведут к дорогостоящему ремонту. Ниже перечислены наиболее распространенные заблуждения и неверные действия.

Экономия на масле: Использование универсальных трансмиссионных масел ATF или Dextron вместо оригинального масла VAG G060175A2. Haldex 5 требует строго низковязкого масла с допуском VW TL 521 75. Заливка другого масла увеличивает момент сопротивления, перегревает насос и приводит к проскальзыванию фрикционов.
Самостоятельная прокачка без сканера: Попытка прокачать муфту простым запуском двигателя и нажатием педали газа. Это не удаляет воздух из системы. Без диагностического оборудования насос запускается только на короткое время самотестирования, чего недостаточно для вытеснения воздуха.
Игнорирование ошибок ESP и ABS: Многие владельцы стирают ошибки ABS, не выясняя причину, или ездят с погашенной горящей лампой. Система полного привода при этом отключается полностью. Восстановление полного привода происходит только после устранения неисправности в ходовой части и датчиках.
Диагностика муфты при заглушенном двигателе: Проверка напряжения на разъеме муфты тестером без подключения сканера и без запуска насоса неинформативна. Насос питается от блока управления, который подает напряжение только по команде CAN-шины. Отсутствие напряжения на разъеме при заглушенном моторе — это норма, а не неисправность.
Замена всей муфты вместо ремонта насоса: Взяточничество или некомпетентность мастеров часто приводит к замене дорогостоящего узла целиком, когда проблема решается заменой насоса (стоимость от 15 000 до 25 000 рублей) или чисткой фильтра. Перед заменой муфты требуется обязательная проверка давления масла механическим манометром.

Рекомендации по диагностике и обслуживанию

Для владельца Skoda Tiguan с Haldex 5 главное правило — соблюдение регламентных интервалов замены масла и своевременная реакция на первые симптомы. При появлении любого из перечисленных выше признаков следует выполнить комплексную диагностику, а не пытаться «прочистить» муфту или сбросить ошибки.

Диагностика должна включать три обязательных этапа: считывание кодов ошибок из блоков 22 (полный привод) и 03 (ABS/ESP), проверка уровня и состояния масла в муфте (масло должно быть чистым, без горелого запаха), и механическая проверка насоса — измерение давления на выходе. Давление должно быть не ниже 28 бар при работающем насосе.

Если автомобиль длительное время эксплуатировался с неработающим полным приводом — более 3-4 месяцев, — фрикционные диски могут закоксоваться или, наоборот, потерять фрикционные свойства. В этом случае даже замена масла и насоса может не помочь, и потребуется капитальный ремонт муфты с заменой пакета фрикционов. Профилактика — лучший способ избежать затрат, превышающих 60 000-80 000 рублей.

Помните: муфта Haldex 5 — это прецизионный узел, чувствительный к качеству масла и электрическим сигналам. Перегрузки двигателем или поддомкрачивание автомобиля с диагностикой «на слух» недопустимы. Только холодный расчет, использование оригинальных расходников и узкопрофильных специалистов гарантирует исправную работу полного привода на долгие годы.

В таблице ниже собраны ключевые технические данные и регламентные параметры, напрямую влияющие на работоспособность муфты Haldex 5 поколения на Skoda Tiguan (особенно после рестайлинга и на версиях 2.0 TSI/TDI с продольным расположением). Указаны причинно-следственные связи отказов (вроде закоксовывания насоса из-за грязного масла), заправочные объемы и допуски, которые помогут избежать некорректной диагностики или дорогостоящего ремонта.

Параметр / компонент	Значение / регламент	Практический смысл (почему это важно для Haldex 5)
Масло в муфте Haldex 5 (объем)	650–700 мл (зависит от точности слива; по каталогу — 0.7 л)	Заливать строго до нижней кромки заливного отверстия при уровне автомобиля на подъемнике. Перелив — выход сапуна и потеря герметичности.
Спецификация масла Haldex	VW TL 521 75 или G 060 175 A2 (оригинал VAG) / RAVENOL HSC 5 (аналог)	Нельзя заливать обычную «гидравлику» или ATF — это приведет к разрушению фрикционов и заклиниванию насоса.
Периодичность замены масла	Каждые 30 000–40 000 км (регламент VAG — 60 000 км, практика — 30 000 км)	Заводской регламент занижен: на 60 000 км насос часто умирает из-за шлама. Замена каждые 30 000 км — профилактика №1.
Фильтр металлической стружки (сетка)	Не заменяется отдельно — чистится при замене масла (находится в поддоне насоса)	Забитая сетка — причина падения давления и отключения привода. Чистить при каждой замене масла.
Насос Haldex (электрогидравлический)	Артикул VAG: 0CQ 525 287 A / 0CQ 525 287 B	Перед снятием насоса — проверьте сопротивление обмотки: должно быть 2.5–5 Ом при 20°C. Если «бесконечность» — обрыв обмотки (частая проблема от перегрева).
Момент затяжки болтов корпуса муфты	25 Н·м (болты M8, класс 10.9)	Перетяжка — деформация корпуса и заклинивание механизма. Недотяг — утечка масла.
Момент затяжки болтов крепления карданного вала к муфте	80 Н·м + 90° (доворот)	Типичная ошибка — затяжка «на глаз» приводит к биению и разрушению подшипника муфты.
Частота обновления ПО контроллера Haldex	Проверка при каждом ТО (дилерские прошивки 02xx, 03xx)	Старые прошивки (до 2021 г.) имеют ошибку «слишком быстрой блокировки» — привод блокируется намертво и вылетает в аварию.
Типичный код ошибки при выходе насоса	P178F / P1790 — «Низкое давление масла в муфте Haldex»	После появления ошибки — езда до ремонта не более 50 км, иначе фрикционы сгорят.
Рабочий диапазон давления в муфте	2.5–7.0 бар (зависит от режима)	Давление ниже 1.5 бар при блокировке — механический износ поршня или забитый клапан.
Допустимая температура масла Haldex	до 110°C (кратковременно до 125°C)	Если авто долго стоит в пробке или буксует, муфта перегревается — встроенный термовыключатель отключает насос.
Номер двигателя (для 2.0 TSI/TSI с Haldex)	EA888 Gen 3 (CZPA, CZPB, CZPC) — на Tiguan II	На этих двигателях (кроме 1.4 TSI) муфта Haldex 5 стоит штатно. Проверяйте совместимость при замене.
Объем масла в заднем редукторе (связан с Haldex)	0.6–0.7 л (спецификация SAE 75W-90 GL5, оригинал G 052 145 S2)	Уровень масла в редукторе влияет на давление в системе смазки подшипников муфты. Не доливать выше отметки.

Почему на приборной панели загорается ошибка полного привода, но муфта Haldex 5 не включается?

Самая частая причина — выход из строя электронасоса, создающего давление в гидросистеме муфты. На 5-м поколении Haldex насос часто ломается из-за загрязнения масла продуктами износа фрикционов. Необходима диагностика: измерение сопротивления обмотки насоса (норма около 2-5 Ом) и проверка кодов ошибок блоком управления (часто P1878 или P1892).

После замены масла в муфте Haldex привод не вернулся. В чем дело?

Типичная ошибка — неправильная процедура прокачки насоса после замены масла. После заливки свежего масла (только специальное VAG G060175A2) и сборки необходимо выполнить адаптацию насоса через сканер. Если просто залить масло и поехать, насос может захватить воздух, система встанет в аварийный режим, и полный привод пропадет. Требуется обязательная калибровка муфты.

Полный привод работает только при старте, а потом отключается. Почему?

Это указывает на сильный износ фрикционных дисков или засорение масляного фильтра внутри муфты. При старте Халдекс кратковременно замыкается, но из-за проскальзывания дисков (или низкого давления масла из-за фильтра) система быстро размыкает сцепление, чтобы предотвратить перегрев. Решение — замена масла, фильтра и, возможно, пакета фрикционов.

Может ли причина быть в проводке или блоке управления Haldex?

Да. Часто окисляются контакты в разъеме на самой муфте или перетираются провода в районе заднего дифференциала. Также выходит из строя плата управления (контроллер) Haldex из-за попадания влаги. Проверьте визуально разъем на герметичность, а также коды ошибок, указывающие на обрыв цепи или короткое замыкание.

Влияет ли уровень и состояние масла в заднем редукторе на работу Haldex?

Нет, напрямую не влияет. Муфта Haldex 5 и задний редуктор имеют разные масла и независимые системы смазки. Однако если масло из редуктора через сальник попало на корпус муфты и в разъем, это может вызвать короткое замыкание или коррозию контактов. Поэтому при диагностике проверяют чистоту разъема муфты отдельно.
