Почему щелкает крестовина карданного вала при трогании с места

Звуковой сигнал в виде щелчка или стука, возникающий в момент начала движения автомобиля, нередко указывает на проблемы в трансмиссии. Одним из наиболее частых источников такого звука является крестовина карданного вала. Этот элемент отвечает за передачу крутящего момента под изменяющимся углом, и его неисправность требует незамедлительной диагностики.

Игнорирование характерного щелчка может привести к разрушению подшипника, обрыву вала или повреждению коробки передач. Важно понимать, что щелчок при трогании — это специфический симптом, который отличается от гула или вибрации на скорости. Он связан именно с выборкой люфта в шарнирном соединении.

Анатомия узла: как устроена крестовина

Крестовина карданного вала представляет собой шарнир равных углов скоростей в упрощенном виде. Она состоит из четырех шипов (цапф), запрессованных в проушины вилок. На каждый шип устанавливается игольчатый подшипник, закрытый с торца уплотнительным кольцом и обоймой.

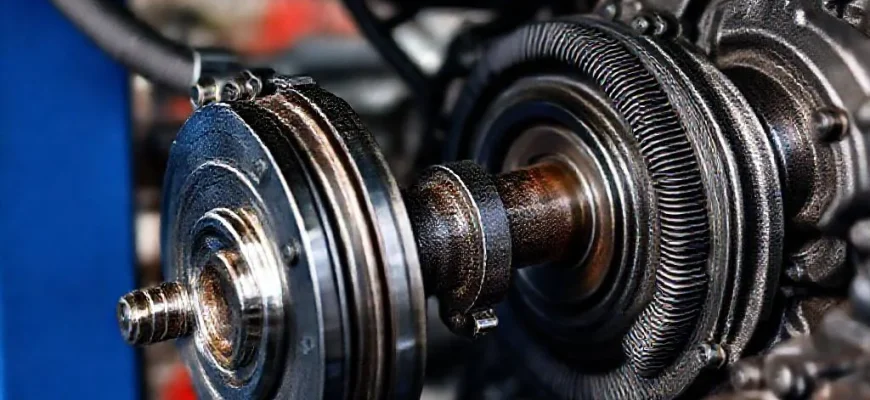

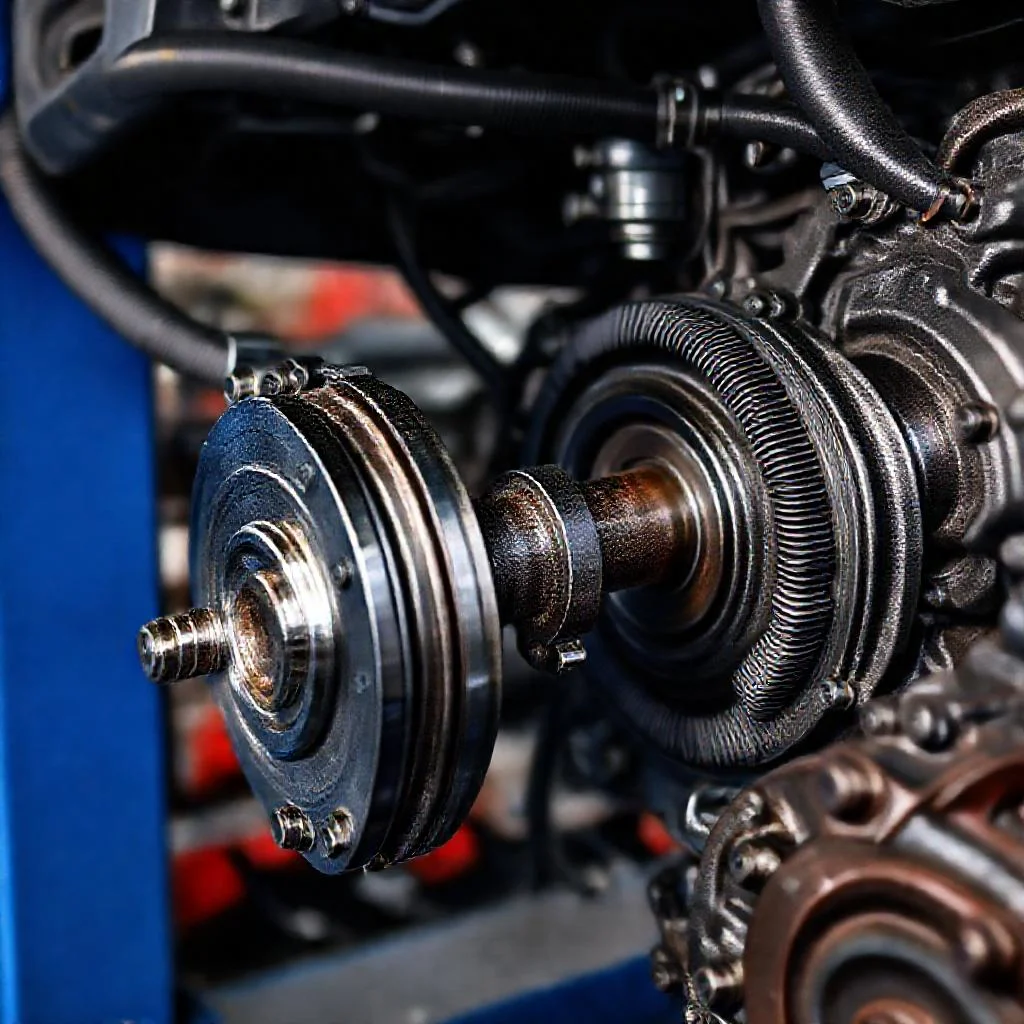

Почему щелкает крестовина карданного вала при трогании с места - Фото 1

Игольчатые подшипники работают в условиях высоких нагрузок и ограниченной смазки. В штатном режиме они обеспечивают плавное вращение при изменении угла между валами. Люфт в этом соединении возникает исключительно из-за износа или механического повреждения.

Каждый шарнир должен иметь строго определенный зазор, который закладывается производителем. По мере эксплуатации происходит выработка дорожек качения и износ игл, что ведет к появлению свободного хода.

Почему щелчок слышен именно при трогании

Момент трогания с места характеризуется резким изменением нагрузки на трансмиссию. Сцепление замыкается, и крутящий момент передается от двигателя к колесам. Если в крестовине есть зазор, то при начале вращения происходит ударное соприкосновение деталей.

В статическом состоянии автомобиля все элементы трансмиссии находятся в ненагруженном состоянии. При подаче крутящего момента вал начинает вращаться, и внутренняя часть крестовины (шип) перемещается в пределах имеющегося люфта до упора. Этот удар и воспринимается как щелчок.

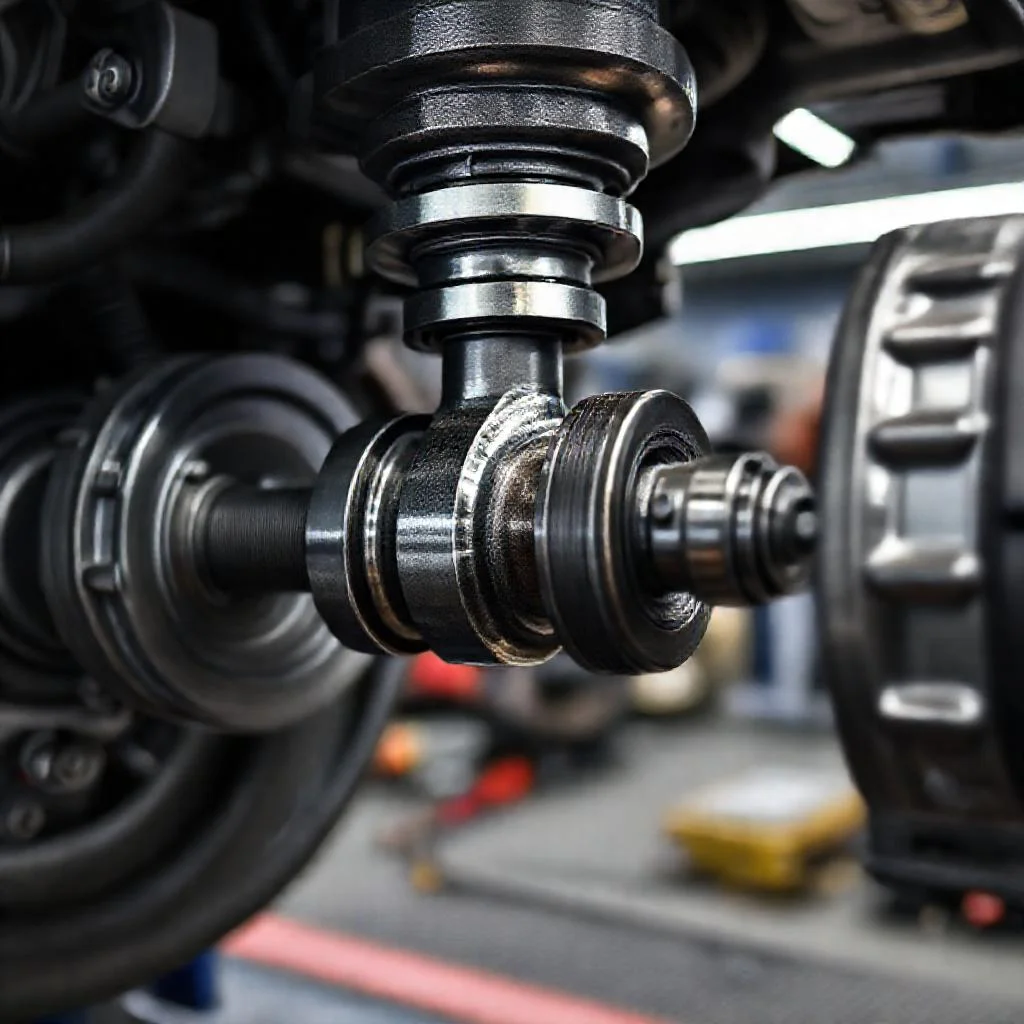

Почему щелкает крестовина карданного вала при трогании с места - Фото 2

На высоких оборотах детали вращаются в постоянном контакте, и зазоры компенсируются центробежными силами и плавным набеганием игл. Поэтому щелчок проявляется исключительно в момент старта, реверса или при резком переключении передач.

Основные причины неисправности

1. Естественный износ игольчатых подшипников

Ресурс крестовины зависит от условий эксплуатации и регулярности обслуживания. Производители указывают средний пробег до замены в диапазоне 80 000 — 120 000 километров. Однако в условиях бездорожья или постоянного буксирования прицепов износ ускоряется.

При износе на рабочих поверхностях шипов и игл образуются раковины, задиры и канавки. Смазка вымывается, и начинается сухое трение. Люфт в подшипнике увеличивается, что и приводит к появлению щелчков.

Диагностика износа проводится покачиванием вала рукой в вертикальной и горизонтальной плоскостях. Люфт более 0.3 мм считается критическим и требует замены узла.

2. Недостаток или отсутствие смазки

В крестовинах большинства грузовых и некоторых легковых автомобилей предусмотрены пресс-масленки (тавотницы). Регламент технического обслуживания предписывает шприцевать крестовины каждые 10 000 — 15 000 километров или раз в сезон.

Если автовладелец игнорирует эту процедуру, смазка со временем вытекает через изношенные сальники. При трогании с места иглы подшипников испытывают недостаток смазывающего материала, что вызывает сухое трение и микроудары.

В современных автомобилях с необслуживаемыми крестовинами (без шприцевых ниппелей) проблема решается только заменой узла. Попытки восстановления смазки без разборки неэффективны.

3. Заводской брак или установка некачественной детали

Крестовины от неизвестных производителей часто имеют отклонения по твердости металла, неправильную геометрию шипов или недостаточное количество игл в подшипнике. Ресурс таких деталей может составить всего несколько тысяч километров.

Установка контрафактной крестовины или детали, не предназначенной для конкретной модели автомобиля, ведет к быстрому появлению люфта. Щелчки при трогании в этом случае появляются уже через 500-1000 километров после замены.

Рекомендуется использовать оригинальные запчасти или продукцию проверенных брендов, таких как GKN, Spicer, SKF. Соответствие номера по каталогу автопроизводителя обязательно.

4. Деформация или дисбаланс карданного вала

Удар о препятствие, неудачная замена или заводской дефект могут привести к изгибу вала. Биение нарушает геометрию работы крестовины, вызывая неравномерный износ подшипника с одной стороны.

В результате одна пара игл работает с перегрузкой, а другая — с зазором. При трогании с места происходит ударное совмещение этих плоскостей, что слышно как щелчок.

Диагностика проводится на стенде балансировки. Величина биения не должна превышать 0.15 мм. Превышение нормы требует правки вала на станке или его замены.

5. Ослабление крепления фланцев и скользящей вилки

Болтовые соединения карданного вала подвержены самопроизвольному откручиванию из-за вибраций и знакопеременных нагрузок. Если ослаблена гайка хвостовика редуктора или болты фланца раздаточной коробки, появляется дополнительный люфт.

Этот люфт внешне имитирует неисправность крестовины. При трогании с места звук может быть схожим, но источник находится не в шарнире, а в соединении вала с агрегатом.

Проверка момента затяжки всех резьбовых соединений карданной передачи должна проводиться при каждом техническом обслуживании. Регламентные значения указаны в сервисной документации.

Симптомы и дифференциальная диагностика

Основные признаки неисправности крестовины представлены ниже:

Щелчок или металлический стук при начале движения, особенно на первой передаче или заднем ходу;
Звук потери при резком сбросе газа и повторном нажатии на акселератор;
Появление вибрации на кузове при разгоне до 40-60 км/ч (поздняя стадия);
Стук при переключении с «D» на «R» на автомобилях с автоматической коробкой передач.

Важно дифференцировать неисправность крестовины от проблем других узлов:

ШРУС переднего привода (у переднеприводных авто) — щелкает при повороте руля, а не при прямолинейном движении;
Шлицевое соединение карданного вала — износ шлицов дает более глухой и множественный стук при трогании;
Подвесной подшипник — издает гул и вибрацию, не связанную со стартом;
Дифференциал редуктора — шумит в основном на скорости и при поворотах.

Последствия игнорирования неисправности

Эксплуатация автомобиля с люфтом в крестовине опасна. Игольчатые подшипники при наличии зазора разрушаются лавинообразно. При разрушении одной иглы заклинивание шипа происходит в течение нескольких десятков километров пробега.

Если крестовину заклинит на скорости, карданный вал может получить критическую деформацию изгиба. В худшем случае вал вылетает из раздаточной коробки или рвет корпус редуктора, что требует дорогостоящего ремонта.

Обрыв карданного вала при движении способен повредить топливный бак, тормозные магистрали или днище кузова. Такое повреждение считается аварийным и часто не покрывается страховкой.

Частые ошибки автовладельцев

Наиболее распространенные заблуждения и неверные действия при появлении щелчков:

Ошибка №1: Смазка необслуживаемой крестовины через манжету шприцем. В большинстве современных легковых автомобилей крестовины не имеют шприцевых ниппелей. Попытка впрыснуть смазку с помощью иглы или под давлением лишь повреждает сальник, ускоряя выход узла из строя.
Ошибка №2: Замена только одной крестовины. Износ двух или трех шарниров на одном валу происходит неравномерно, но замена лишь вышедшей из строя детали приводит к тому, что через короткое время выходит следующая. Производители и сервисные мануалы рекомендуют менять все крестовины на валу комплектом.
Ошибка №3: Игнорирование необходимости балансировки вала после замены. Даже при использовании оригинальных деталей малейшее смещение масс нарушает баланс. Работа без повторной балансировки вызывает биение и вибрации, разрушающие новый узел за 5-10 тысяч километров.
Ошибка №4: Установка дешевых аналогов без учета нагрузки. Крестовины для тяжелых внедорожников и пикапов имеют другую конструкцию и металл. Установка детали для легкового автомобиля на рамный внедорожник гарантирует быстрый выход из строя.
Ошибка №5: Замена крестовины без дефектовки шлицевого соединения. Люфт в шлицах скользящей вилки дает схожие симптомы. Многие автовладельцы тратят деньги на замену крестовины, хотя проблема решается заменой шлицевой пары.
Ошибка №6: Попытка заварить или приварить крестовину к вилке. Это недопустимо, так как нарушается термическая обработка металла и геометрия шарнира. Ремонт возможен только путем замены на новую деталь.

Процедура диагностики и ремонта

Первичная диагностика проводится на смотровой яме или подъемнике. Автомобиль фиксируется, и вал вращается рукой для определения люфта в крестовинах. Одновременно проверяется зазор в шлицевом соединении.

Если люфт обнаруживается, крестовина подлежит замене. Процесс требует специального пресса или съемника. Запрещается выбивать крестовину молотком напрямую — это деформирует вилку. Замена производится строго согласно инструкции производителя с использованием оправок.

После сборки вал обязательно балансируется на динамическом балансировочном станке. Допустимый дисбаланс для легковых автомобилей составляет не более 5-10 граммов на метр. Балансировочные пластины привариваются со смещением не более 20 градусов относительно метки.

В заключение стоит напомнить: щелчок при трогании с места — это симптом, требующий немедленной диагностики. Откладывание ремонта может стоить значительно дороже, чем своевременная замена детали стоимостью от 1500 до 5000 рублей в зависимости от модели автомобиля.

В таблице ниже приведены практические данные для диагностики и устранения причины щелчка в крестовине карданного вала при трогании с места. Собраны регламентные интервалы смазки, технические характеристики распространенных крестовин (размеры, масса), моменты затяжки резьбовых соединений кардана, а также допуски трансмиссионных масел для основных узлов, что позволит автовладельцу самостоятельно проверить соответствие параметрам.

Параметр / Регламент	Значение (типовое для внедорожников/грузовиков)	Примечание / Практический совет
Интервал смазки крестовин (ТО)	Каждые 10 000 – 15 000 км или 1 раз в год	При эксплуатации в пыли/бездорожье — каждые 5 000 км
Тип смазки для крестовин	Литиевая консистентная смазка NLGI 2 (например, Литол-24, Castrol LM)	Не использовать графитную смазку — ускоряет износ игольчатых подшипников
Объем смазки на одну крестовину	30–50 мл (до появления свежей смазки из всех четырех уплотнений)	Переполнение может выдавить пыльник: давить прессом плавно
Момент затяжки болтов фланца кардана (класс прочности 8.8)	55–65 Н·м (M10); 85–95 Н·м (M12)	Обязательно использовать динамометрический ключ и фиксатор резьбы средней фиксации
Допуск биения карданного вала (общая)	Не более 0.5 мм (радиальное), 0.3 мм (торцевое)	Проверять на стенде или индикаторной стойкой — превышение вызывает щелчки
Максимальный износ игольчатого подшипника крестовины	Осевой люфт более 0.2 мм при покачивании	При люфте 0.1–0.2 мм уже возможен щелчок при трогании
Рекомендуемое масло для раздаточной коробки (причина шума)	SAE 75W-85 GL-4 / GL-5 (синтетика)	Низкая вязкость при холодном пуске может провоцировать ударный шум
Заправочный объем заднего моста (для проверки уровня)	1.5–3.0 л (зависит от модели, типично для УАЗ/Нива/Шевроле — 1.7-1.8 л)	Дефицит масла в редукторе усиливает нагрузку на крестовину при старте
Допуск по разнице углов установки кардана	Не более 1° (обычно 0°–3°)	Нарушение баланса углов — одна из причин ударного износа
Масса крестовины (типовая, например 2110-2202023)	180–220 г	Тяжелая крестовина (более 250 г) может быть неоригинальной с неверной твердостью
Рекомендуемый пробег для замены крестовины	60 000 – 80 000 км (при регулярной смазке)	При отсутствии смазки ресурс падает до 15 000 км

Почему крестовина карданного вала щелкает именно при трогании с места, а не на ходу?

Это характерный признак износа игольчатых подшипников или выработки на шипах (цапфах) крестовины. При трогании с места возникает максимальный крутящий момент, который смещает изношенные детали относительно друг друга. На ходу, когда вращение стабилизируется, нагрузка на подшипники снижается, и щелчки могут исчезать или становиться менее заметными.

Может ли щелчок быть вызван недостатком смазки в крестовине?

Да, это одна из самых частых причин. Если смазка (консистентная смазка) в крестовине высохла, вымылась или просто выработалась, иглы подшипника начинают тереться друг о друга и о шипы. В результате образуются лунки и задиры, которые и провоцируют характерный металлический щелчок при старте. Крестовины со штатными пресс-масленками (тавотницами) требуют регулярной смазки каждые 10-15 тысяч км пробега.

Как отличить щелчок крестовины от проблем с редуктором или ШРУСом?

Звук крестовины обычно более глухой и металлический (словно «цоканье» или «хруст металла»), причем он локализован именно под днищем машины, в районе карданного вала. ШРУСы чаще хрустят при повороте руля, а редуктор — воет или гудит на скорости. Проверить можно простым способом: включите нейтральную передачу, поддомкратьте заднее колесо и покрутите кардан рукой — если люфт есть, вы почувствуете щелчок в крестовине.

Нужно ли срочно менять щелкающую крестовину, или можно поездить?

Ездить с щелкающей крестовиной категорически не рекомендуется. Разрушение крестовины происходит лавинообразно: мелкий щелчок через несколько десятков километров может превратиться в сильную вибрацию, а затем — в разрыв карданного вала. При разрыве на скорости он может пробить пол кузова, повредить топливный бак или тормозные магистрали, что приведет к серьезной аварии.

Может ли крестовина щелкать из-за кривого карданного вала (дисбаланса)?

Чаще всего дисбаланс кардана проявляется вибрацией на скорости 60-90 км/ч, а не щелчками при трогании. Однако если крестовина уже изношена, дисбаланс ускоряет ее разрушение. В редких случаях, если погнута «труба» кардана, она может задевать за элементы кузова при старте, создавая щелчок, который ошибочно приписывают крестовине. Проверить это можно только на стенде балансировки карданного вала.
