Причины появления стружки в поддоне вариатора Jatco JF015E

Вариатор Jatco JF015E (также известный как Nissan RE0F11A) является одним из самых распространенных бесступенчатых трансмиссий на вторичном рынке. Он устанавливался на Nissan Note, Juke, Micra, а также на Suzuki Swift, SX4 и некоторые модели Mitsubishi. Несмотря на массовость, этот агрегат имеет уязвимые зоны, которые напрямую ведут к абразивному износу.

Металлическая стружка в поддоне JF015E — это не просто симптом. Это маркер конкретных разрушений внутри гидроблока, планетарной передачи или конических валов. Разбор причин требует понимания того, как устроена гидравлика и механическая часть этого вариатора.

Конструктивные особенности, влияющие на образование стружки

В отличие от более старых вариаторов, JF015E использует планетарную передачу для реализации первой передачи и реверса. Это добавляет в систему дополнительные шестерни и подшипники. Стружка здесь образуется не только от ремня или цепи, но и от разрушения элементов планетарного ряда.

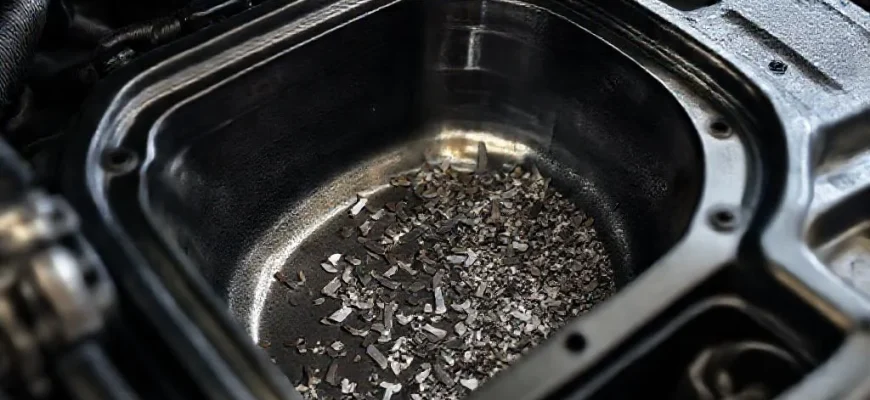

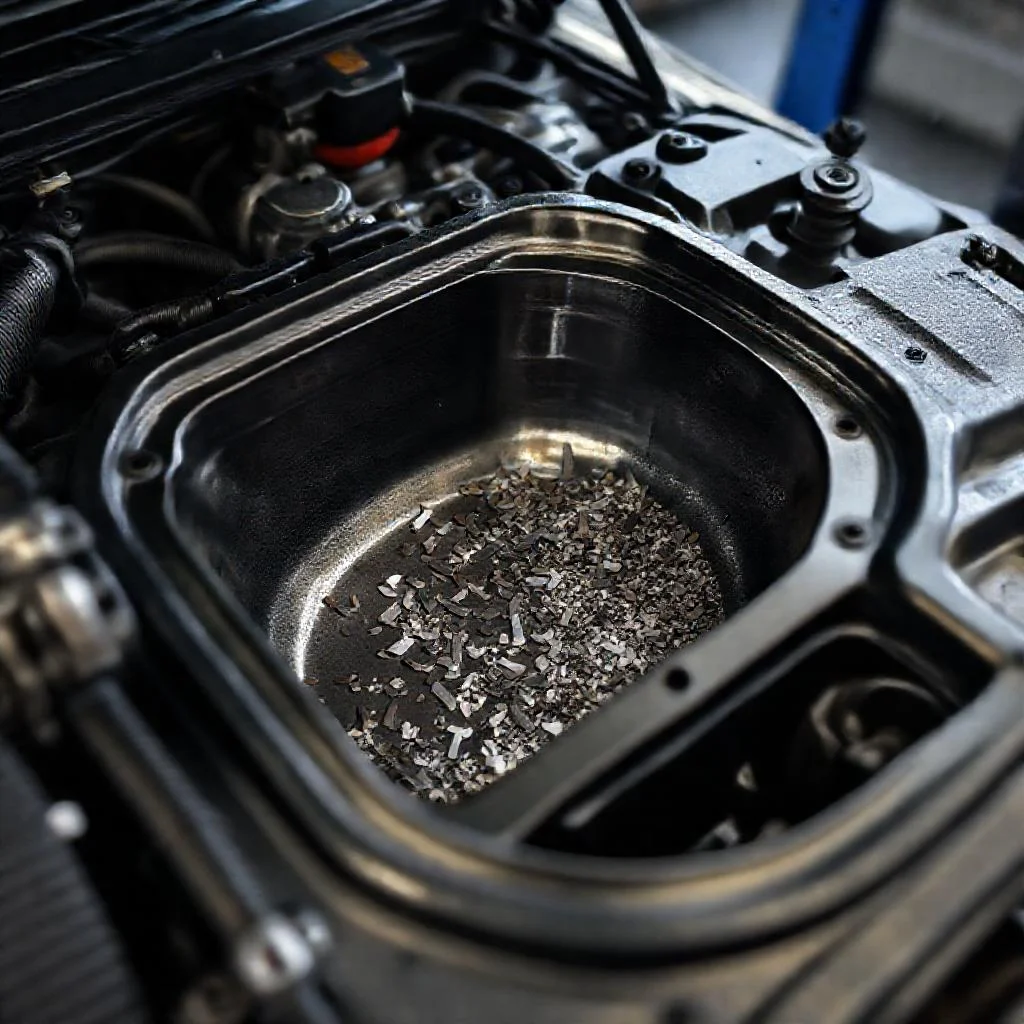

Причины появления стружки в поддоне вариатора Jatco JF015E - Фото 1

Гидроблок JF015E имеет в своем составе клапан Step Motor, который регулирует давление на ведущий и ведомый шкивы. При загрязнении или износе этого клапана давление становится нестабильным. Это провоцирует микропроскальзывание ремня, что быстро порождает мелкую металлическую пыль.

Еще одной конструктивной слабостью является насос масла. Он расположен в передней части корпуса и приводится цепью от коленвала. При износе втулок насоса или самой цепи в поддон попадают крупные фрагменты — куски металла до 2-3 мм.

Симптомы наличия стружки и стадии износа

Симптомы не всегда очевидны на ранних стадиях. Автовладелец может не замечать проблем, пока вариатор не начнет «пинаться». Важно различать два типа проявлений: механические и гидравлические.

Рывки при переключении между D и R. Это указывает на разрушение фрикционов планетарной передачи. Продукты износа фрикционной бумаги смешиваются с металлической стружкой, создавая абразивную пасту.
Вой при разгоне с места. Характерный звук на 1500-2000 об/мин говорит об износе подшипников конусов шкивов. Стружка в этом случае будет легированной — с примесью стали шарикоподшипников.
Задержка включения задней передачи. Если после перевода селектора в R проходит 2-3 секунды, а затем следует удар — это снижение давления из-за забитого сетчатого фильтра гидроблока мелкими частицами.
Потеря тяги на холодную. Указывает на износ масляного насоса и падение производительности. Стружка в поддоне при такой проблеме обычно крупная.

Основные причины появления стружки

Естественный износ ремня вариатора

Ремень (стальной толкающий) работает в паре со шкивами. Ресурс ремня составляет около 120-150 тысяч километров. После этого начинается усталостное разрушение пластин. Микротрещины переходят в отрыв фрагментов металла. На начальном этапе стружка мелкая, похожая на металлическую пудру.

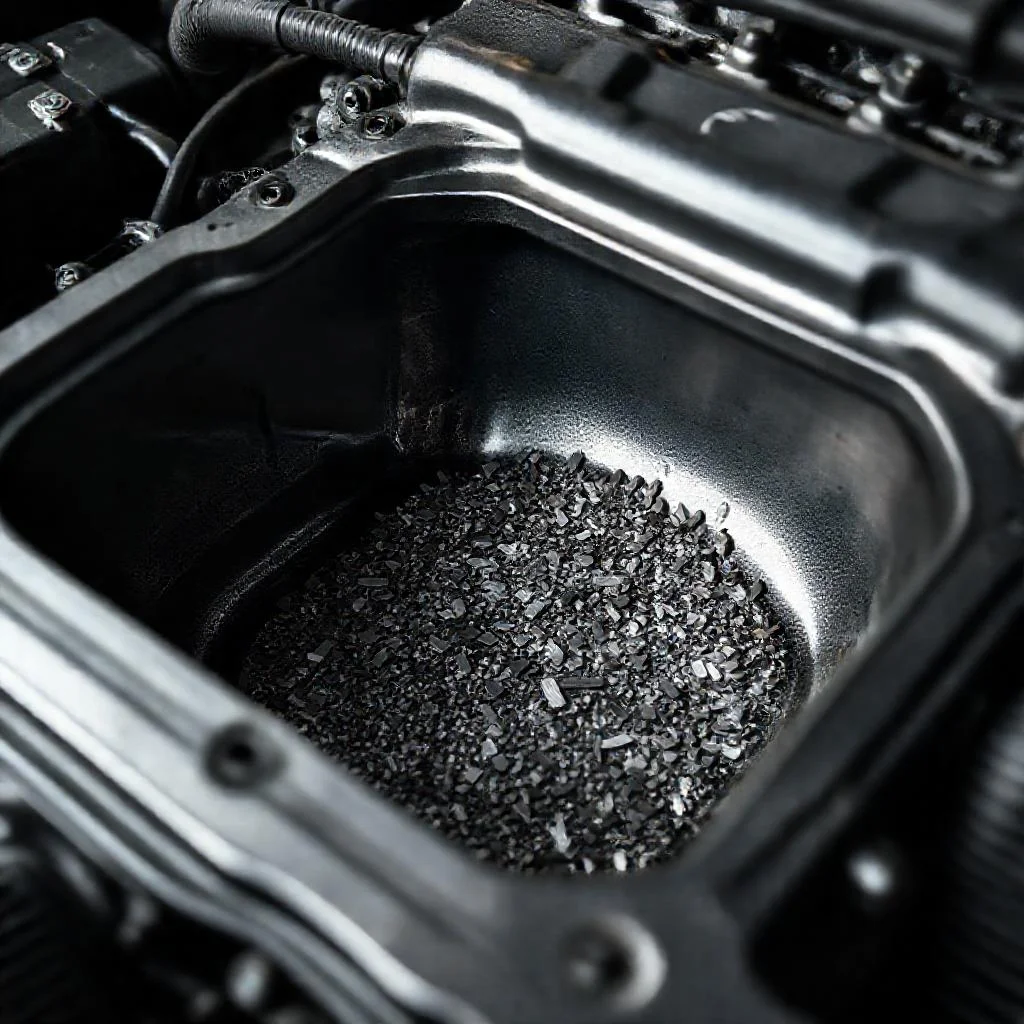

Причины появления стружки в поддоне вариатора Jatco JF015E - Фото 2

При достижении критического износа ремень начинает цеплять шкивы своими торцами. В поддоне появляются тонкие, острые как бритва полоски стали — это отслоившиеся пластины ремня. Эксплуатация с такими симптомами ведет к заклиниванию гидроблока.

Разрушение планетарной передачи

Планетарный механизм JF015E состоит из солнечной шестерни, коронной шестерни и сателлитов. Чаще всего разрушаются втулки сателлитов. Это происходит из-за масляного голодания при низком уровне масла. Стружка от планетарки имеет характерные осколки — куски бронзы или стали с местами прижогов.

Вторая типичная проблема — разрушение подшипника передней планетарной шестерни. Он работает в агрессивной среде и при загрязнении выходит из строя первым. Крупные фрагменты такого подшипника способны пробить фильтр на входе в гидроблок.

Износ гидроблока и клапанов

Гидравлическая плита в JF015E страдает от абразивного износа. Масло с продуктами износа циркулирует через клапаны, работающие на высоких давлениях (до 50 бар). Частицы металла оседают на прецизионных парах клапан — корпус. Это приводит к заклиниванию или подклиниванию.

Особенно уязвим клапан управления давлением на шкивы. При его заклинивании в открытом положении ремень испытывает нагрузку, превышающую расчетную. Это ускоряет износ конусов и порождает еще больше стружки. Замкнутый круг можно разорвать только чисткой гидроблока и заменой масла.

Неисправность масляного насоса

Насос JF015E имеет пластины, которые изнашиваются при попадании грязи. Если в поддоне обнаружена стружка из пластинчатого чугуна или алюминия, источником является корпус насоса. Падение давления из-за износа насоса ведет к тому, что шкивы не могут зажать ремень с нужным усилием. Возникает пробуксовка, генерирующая новую порцию стружки.

Кроме того, цепь привода насоса со временем растягивается. Натяжитель цепи не справляется, цепь начинает «звенеть». Это дает характерную мелкую стальную стружку, которая быстро разносится по всей системе.

Ошибки эксплуатации, ускоряющие появление стружки

Основная ошибка — игнорирование регламента замены масла. Для JF015E регламент Nissan составляет 60 000 км при тяжелых условиях. На практике масло теряет свои свойства уже к 40-50 тысячам. Старое масло неэффективно отводит тепло от зон трения, что ведет к ускоренному износу.

Другая распространенная ситуация — использование неоригинального масла или смешивание составов. JF015E требует специальную жидкость Nissan NS-2 или NS-3 с точными допусками. Имитировать эти жидкости универсальными ATF нельзя, так как отличаются коэффициенты трения для фрикционов.

Буксировка тяжелого прицепа или частое резкое ускорение «в пол» с места дают пиковые нагрузки на ремень. Микропроскальзывание в этот момент перегревает точки контакта, образуя закалочные участки. Затем эти участки откалываются, порождая стружку.

Ошибки диагностики

Многие диагностические центры ограничиваются считыванием кодов ошибок через OBD-II. JF015E крайне редко выдает ошибку по износу ремня на начальной стадии. Электроника может зафиксировать пробуксовку только после сильного падения давления. К этому моменту стружка уже присутствует в больших объемах.

Визуальная оценка масла на щупе неинформативна. Мелкая стружка долго не оседает и взвешена в объеме. Масло может казаться чистым, хотя фильтр уже забит. Единственный достоверный метод — анализ поддона при снятии и оценка магнита.

Использование неспециализированного оборудования для промывки вариатора также вредно. Аппараты, создающие высокое давление, способны выбить стружку из мест залегания и забить ею каналы гидроблока. Правильная процедура — только гравитационный слив с последующей разборкой поддона.

Частые ошибки автовладельцев

Большинство проблем с JF015E ускоряются самими водителями из-за непонимания работы вариатора. Ниже приведены наиболее частые ошибки, которые ведут к образованию стружки.

Отсутствие прогрева. Попытка резко тронуться с места с непрогретым маслом дает максимальный износ. Вязкое масло медленно поступает к парам трения, что ведет к первичному истиранию ремня и шкивов.
Игнорирование замены фильтра. При замене масла многие меняют только жидкость, но не снимают и не чистят магниты в поддоне. Стружка продолжает циркулировать в системе, абразивно изнашивая все новые детали.
Имитация спортивной езды. Вариатор не любит резких циклов газ-тормоз. Постоянные рывки в пробках заставляют гидроблок работать на пределе, разрушая внутренние перегородки и втулки.
Экономия на масле. Покупка дешевых неоригинальных масел с ошибочными допусками. Даже незначительное отклонение в вязкости при нагреве до 95-100 °C приводит к падению давления. Это прямая дорога к стружке от ремня.
Ремонт без чистки гидроблока. При замене ремня или ремонте насоса без снятия и разборки гидроплиты оставшаяся стружка выводит новый ремень из строя за 3-5 тысяч километров.
Использование присадок. Добавки для «восстановления» вариатора не работают. Они могут изменить коэффициент трения масла и заблокировать клапаны гидроблока, что спровоцирует образование крупной стружки.

Как определить источник стружки по виду металла

Цвет и форма частиц в поддоне могут многое сказать о неисправности. При самостоятельной диагностике обращайте внимание на следующие признаки.

Мелкая серебристая паста с липкой консистенцией — нормальный износ ремня и шкивов после 80-100 тысяч. Тревожный сигнал только в случае большого объема.
Крупные куски (свыше 1 мм) с острыми краями — разрушение ремня или подшипников конусов. Требуется срочный ремонт.
Бронзовые опилки — износ втулок планетарного ряда. Это одна из самых опасных ситуаций. Бронза быстро забивает фильтр и вызывает масляное голодание.
Алюминиевая стружка (беловатая) — разрушение корпуса насоса или деформация поддона при ударе. Обычно сопровождается кавитацией насоса.
Магнитные частицы с фрагментами пластика (серый пластиковый ворс) — разрушение шестерен планетарки с бронзовыми сепараторами. Требуется замена всего планетарного ряда.

Профилактика образования стружки

Единственный способ предотвратить образование стружки — соблюдать жесткие интервалы замены масла и фильтра. Для JF015E рекомендуется полная замена масла каждые 40-50 тысяч километров. Частичная замена (долив) не удаляет загрязнения, а только разбавляет их.

Второй важный шаг — установка усиленного внешнего радиатора масла. На заводском радиаторе JF015E перегревается в жаркую погоду и при городском цикле. Перегрев снижает ресурс фрикционных накладок и увеличивает выделение абразивных частиц. Установка дополнительного охлаждения замедляет этот процесс.

Третий момент — сезонная проверка уровня масла. Для вариатора критичен точный уровень. Недолив на 200 мл приводит к падению давления и пробуксовке ремня. Перелив вызывает вспенивание масла и кавитацию насоса. В обоих случаях образуется стружка.

Заключение

Металлическая стружка в поддоне JF015E — это не приговор, но сигнал о начале разрушения трансмиссии. Причина чаще всего кроется в износе ремня, планетарной передачи или гидроблока. Наиболее частыми факторами являются: нарушение регламента замены масла, использование неподходящих жидкостей и агрессивная манера вождения. При обнаружении стружки эксплуатация автомобиля должна быть прекращена до полной диагностики. Игнорирование проблемы ведет к удорожанию ремонта и полному выходу агрегата из строя.

В данной таблице собраны практические данные для диагностики и предотвращения появления стружки в поддоне вариатора Jatco JF015E (устанавливается на Nissan Juke, Note, Micra, Renault Captur, Clio, Suzuki SX4 и др.). Приведены регламенты замены масла, моменты затяжки ключевых узлов, критичные зазоры, допуски и заправочные объемы, которые позволяют вовремя выявить износ и избежать дорогостоящего ремонта.

Параметр / Деталь	Значение / Регламент	Примечание для автовладельца
Регламент замены масла CVT (жесткие условия)	30 000 – 40 000 км	Основная причина стружки – несвоевременная замена. При городской эксплуатации интервал сокращается.
Регламент замены масла CVT (нормальные условия)	60 000 км	Даже по «мягкому» регламенту замена обязательна; стружка накапливается из-за износа фрикционов и ремня.
Заправочный объем масла CVT (сухой вариатор)	4,8 – 5,2 л	Точный объем зависит от модели двигателя. Недолив/перелив ведут к кавитации и абразивному износу.
Объем масла при замене (слив + залив)	2,5 – 3,0 л	При сливе через поддон выходит ~55-60% масла. Стружка остается в поддоне – обязательно снимать и чистить магниты.
Допуск масла по спецификации	Nissan NS-2 / NS-3 (или аналог JWS 3320)	Только масла с допуском NS-2/NS-3. Использование других масел ускоряет износ ремня и фрикционов в 2-3 раза.
Момент затяжки сливной пробки поддона	30 – 34 Н·м	Перетяжка деформирует поддон – нарушается прилегание маслозаборника, увеличивается засорение.
Момент затяжки болтов поддона CVT	7,0 – 8,5 Н·м	Крепеж пластикового поддона (некоторые версии) – легко срывается. Стружка может попадать внутрь из-за щелей.
Момент затяжки гаек масляного насоса (внутренние)	5,0 – 6,0 Н·м	Используйте динамометрический ключ. Ослабление вызывает вибрации и повышенную металлическую стружку.
Зазор между фрикционами и стальными дисками (в сборе)	0,3 – 0,5 мм (в пакете)	Измеряется при ремонте. Увеличение зазора >0,7 мм ведет к проскальзыванию и обильной стружке.
Критический остаточный слой фрикционной накладки	Менее 0,6 мм (замена)	При толщине менее 0,6 мм накладки осыпаются – стружка забивает гидроблок и радиатор охлаждения.
Толщина стального ремня вариатора (новый)	27,50 – 27,80 мм	Утонение более 0,3 мм говорит о вытяжке – микрочастицы металла попадают в поддон.
Расстояние между шкивами (соосность)	0,01 – 0,03 мм (биение)	Повышенное биение >0,05 мм вызывает неравномерный износ ремня и отделение стружки.
Температура масла при контроле уровня	35 – 45 °C (не более 50 °C)	Перегрев (>90 °C) резко снижает вязкость – ускоряется износ, стружка образуется лавинообразно.
Давление масла в гидроблоке (на прогретом)	4,0 – 6,5 бар (в зависимости от режима)	Падение давления <3,0 бар – засорение каналов стружкой; требуется разборка клапанной плиты.
Ресурс масляного фильтра CVT (встроенный)	Не обслуживается – замена при капремонте	При появлении стружки фильтр (сетка) забивается первым – замена фильтра + промывка поддона обязательны.

Почему в поддоне вариатора JF015E появилась металлическая стружка, это нормально?

Нет, появление заметного количества металлической стружки — это не норма. В процессе приработки новых деталей допускается мелкодисперсный металлический налет (шлам) на магнитах, но крупные частицы или блестящая стружка свидетельствуют об аномальном износе. Для JF015E это часто указывает на проблемы с конусом вариатора, ремнем или гидроблоком.

Стружка в поддоне — это точно из-за ремня вариатора? Какие еще причины?

Не всегда только ремень. Основные причины: износ ремня вариатора (чаще всего — отслоение металлических сегментов), разрушение подшипников дифференциала или первичного вала, а также износ шлицев гидротрансформатора. Также стружка может появиться из-за сильного задира на конусах вариатора, когда металл снимается ремнем.

Масло давно не менял, могла ли из-за этого появиться стружка?

Косвенно — да. Загрязненное или потерявшее свойства масло ухудшает смазку и отвод тепла, что ускоряет износ трущихся пар (конусов, ремня, подшипников). Однако само по себе старое масло не «рождает» стружку, но оно провоцирует повышенный износ. Если при замене масла обнаружена стружка, проблема уже началась.

На магните поддона мелкая стружка-пудра, а крупных кусков нет. Это опасно?

Металлическая пыль серо-черного цвета в небольших количествах (особенно на магните) считается допустимой при нормальном пробеге. Опасность представляет блестящая (стальная) стружка с острыми краями или хлопья. Если она мелкая, но ее много, это может быть началом разрушения подшипников или ремня.

Что будет, если ездить с металлической стружкой в поддоне JF015E?

Последствия тяжелые. Стружка циркулирует с маслом по гидроблоку и соленоидам, забивая каналы и клапаны. Это вызывает падение давления, пробуксовку и перегрев. В итоге — клин ремня или разрушение конусов. Ремонт в запущенном случае обойдется минимум в 2-3 раза дороже, чем своевременная замена изношенных деталей.
